减压阀机能试验的试验装置和丈量仪表：

1、试验装置

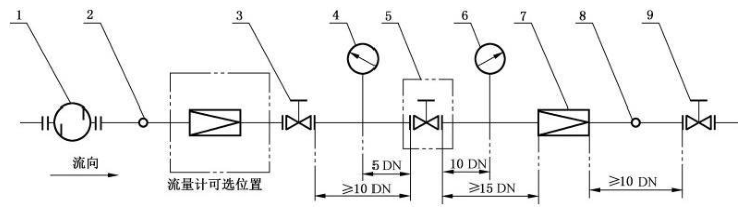

1.1 减压阀机能试验系统示意图见图 1～图 4。

标引序号注明：

1——过滤器
；2、8——温度仪表
；3、9——节流阀
；

4、6——压力仪表
；5——被测阀门
；7——流量计。

图 1 不成压缩（液体）介质减压阀机能试验系统示意图（直通式）

标引序号注明：

1——过滤器
；2、8——温度仪表
；3、9——节流阀
；

4、6——压力仪表
；5——被测阀门
；7——流量计。

图 2 不成压缩（液体）介质减压阀机能试验系统示意图（角式）

标引序号注明：

1、8——节流阀
；2、7——温度仪表
；3——流量计
；4、6——压力仪表
；5——被测阀门。

图 3 可压缩介质（气体）减压阀机能试验系统示意图（直通式）

标引序号注明：

1、8——节流阀
；2、7——温度仪表
；3——流量计
；4、6——压力仪表
；5——被测阀门。

图 4 可压缩介质（气体）减压阀机能试验系统示意图（角式）

1.2 在试验中，试验前提产生变动或偏离时，能够对被测阀门沉新进行调整，但不应更换零件。

1.3 被测阀门高低游管段内径应别离与被测阀门进出口通路直径一样。对于公称尺寸不大于 DN250，公称压力不大于 PN100 的被测阀门，高低游管段内径与被测阀门进出口通路直径的误差应在 ±2% 以内。

1.4 管路内壁应无铁锈、氧化皮或其他可能引起流体过度扰动的阻碍物。

2、取压孔和收受

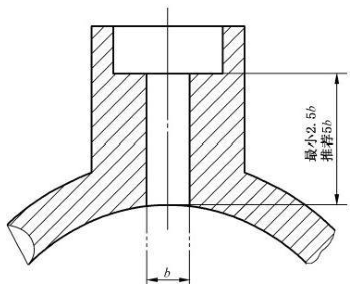

不成压缩介质试验管路取压孔中心线应处于水平地位，应与管路中心线成直角订交？裳顾踅橹适匝楣苈啡⊙箍字行南哂Υτ谒降匚换虼怪庇诠苈飞戏，应与管路中心线成直角订交。取压孔应为圆形，如图 5 所示，其边缘应光滑，呈锐角或微带圆角，无毛刺，取压孔尺寸应切合表 1 的划定。

标引符号注明：

b——取压孔直径，单元为毫米（mm）。

图 5 取压孔示意图

表 1 推荐的取压孔直径（b）

_{单元为毫米}

3、丈量仪表

3.1 压力丈量

压力和压差丈量的精度误差应不大于仪表量程的 0.5%，压力表被测压力值应在仪表量程的 30%~70%。

3.2 温度丈量

可用温度计或其他测温仪表（如热电偶和热电阻等）。温度计或其他测温仪表可插入套管内。玻璃液体温度计套管应清洁、无锈蚀，其内部可充入沸点高于最高测定温度的适当液体。温度丈量仪表分辨值应不低于 ±1℃。

3.3 流量丈量

可用流量计或经校准的尺度节流装置，也可选取网络并直接称量排放介质的丈量步骤，仪表的精度等级应不低于 1.0 级。

3.4 丈量仪表状态

丈量用仪表应按要求进行标定并在有效期内。
