航空液压过滤器的单次通过试验法式：

1、抽滤式试验

1.1 将被试滤芯放入盛有清洁试验液（传染杜着于表 1 本底清洁度的要求）试验容器中，开启真空泵，使清洁试验液通过滤芯流入真空瓶，依照 GJB 380.2A－2004 和 GJB 380.4A－2004 取样和测试，测试了局为滤芯本底清洁度，应满足表 1 本底清洁度的要求。

1.2 排空试验装置中的试验液，将配造的传染液倒入试验容器中。

1.3 开启真空泵，调节真空度为 -8000Pa～-3500Pa，使传染液匀快通过被试滤芯，在抽滤过程中，应不休参与散布均匀的传染液，使得液面高于被试滤芯上端面。当过油体积达到约为滤芯体积大幼时，依照 GJB 380.2A-2004 从被试滤芯下游取样。

1.4 依照 GJB 380.4A－2004 对液样进行测试，纪录液样单元体积中大于各尺寸的累积颗粒数，上游颗粒数用 N_u,x 暗示，下游颗粒数用 N_d,x 暗示。

表 1 试验类型和要求

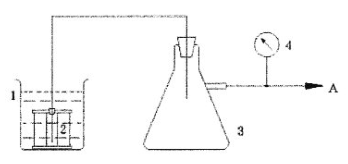

注明：

A——真空源
；1——试验容器
；2——被试滤芯
；3——真空瓶
；4——真空表。

图 1 抽滤式试验道理图

2、压力式试验

2.1 将滤芯装置在壳体内，而后将试验系统调整到划定的试验状态，并沉新查抄液位。

2.2 若是上游和下游试验液的传染度都满足表 1 本底清洁度的要求，打开阀 4.4，关关阀 4.3，使净化过滤器 8 旁通。

2.3 打开阀 4.5，关关阀 4.6，使下游回油净化过滤器 10 连通在试验系统中。

2.4 丈量并纪录污注流量和传染液的初始体积。

2.5 打开阀 4.9 让传染液流入试验系统的油箱中，试验系统总排出流量应与进入试验系统的污注流量维持一致，以维持试验系统试验液体积的不变。

2.6 以不幼于 1min 的相称功夫距离，对上、下游试验液进行在线颗粒计数并纪录，每次测试体积不少于 10mL。

2.7 观察测试了局中上游最幼尺寸颗粒数的变动，当陆续3组颗粒数的沉复性不大于 11％ 时终止试验，纪录液样单元体积中大于各尺寸的累积颗粒数，上游颗粒数用 N_u,x 暗示，下游颗粒数用 N_d,x 暗示。

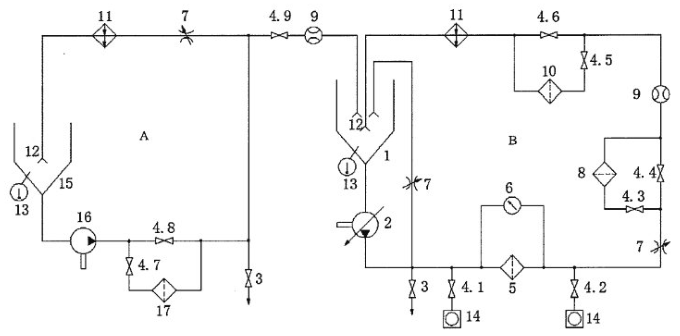

注明：

A——污注系统
；B——试验系统
；1——试验油箱
；2——试验油泵
；3——取祥阀
；4.1~4.9——截止阀
；

5——被试过滤器
；6——压差计
；7——节流阀
；8——净化过滤器
；9——流量计
；

10——回油净化过滤器
；11——温度调节器
；12——扩散器
；13——温度计
；

14——在线颗粒计数系统
；15——污注油箱
；16——污注油泵
；17——净化过滤器。

图 2 压力式试验道理图
