气瓶水压试验步骤有耐压试验、表测法及内测法三种
，对应分歧的试验装置
，今天我们来进建下
，这三种试验装置有什么分歧。

首先
，我们先来进建三个界说：

a）耐压试验 pressure proof test

对受试瓶加压至其水压试验压力且保压规按功夫后的安全承载能力进行试验验证的过程。

b）表测法 water jacket method

将受试瓶放入特造的专用水套内加压至其水压试验压力且保压规按功夫
，通过水套溢出的水量和泄压后余下的溢水量来测定受试瓶的容积全变形、容积弹性变形和容积残存变形的试验步骤。

c）内测法 direct expansion method

对受试瓶进行加压至其水压试验压力且保压规按功夫
，通过加压后的压入水量和泄压后的水量丈量仪表批示致反测定受试瓶的容积全变形、容积弹性变形和容积残存变形的试验步骤。

三衷禅瓶水压试验步骤对应的三衷禅瓶水压试验装置典型的流程图：

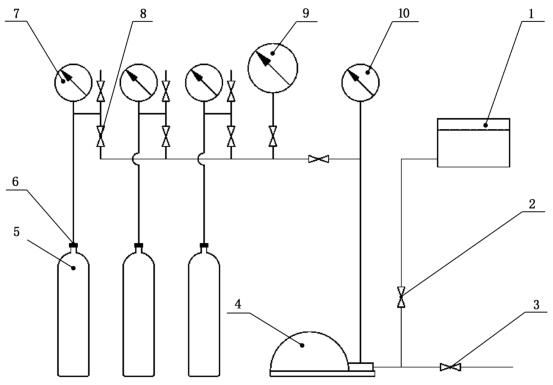

1、耐压试验装置典型流程见图 1。

标引符号注明：

1——试验用水水槽；2——进水阀；3——排水阀；4——加压装置；5——受试瓶；6——专用接头；

7——压力表；8——截止阀；9——尺度压力表；10——加压装置前压力表。

图 1 耐压试验装置典型流程图

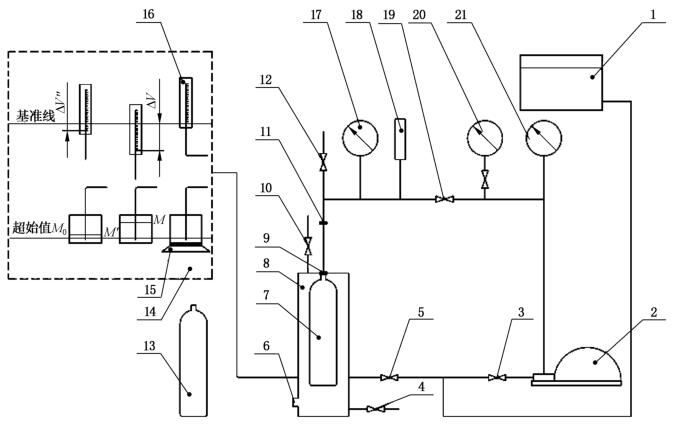

2、表测法试验装置典型流程见图 2。

标引符号注明：

1——试验用水水槽；2——加压装置；3——泵进水阀；4——排水阀；5——水套进水阀；6——安全泄放口；

7——受试瓶；8——水套；9——专用接头；10——排气阀；11——活接头；12——泄压阀；

13——尺度瓶；14——水量丈量仪表；15——电子天平；16——量筒；17——压力表；

18——压力变送器；19——截止阀；20——尺度压力表；21——加压装置前压力表。

图 2 表测法试验装置典型流程图

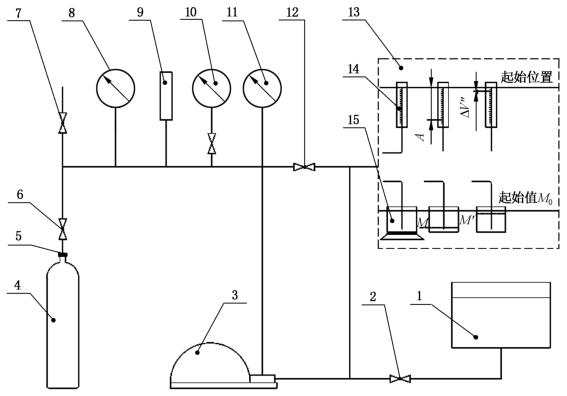

3、内测法试验装置典型流程见图 3。

标引符号注明：

1——试验用水水槽；2——加水阀；3——加压装置；4——受试瓶；5——专用接头；6——隔离阀；

7——排气阀；8——压力表；9——压力变送器；10——尺度压力表；11——加压装置前压力表；

12——泄压阀；13——水量丈量仪表；14——量筒；15——电子天平。

图 3 内测法试验装置典型流程图
