今天给各人带来的分享是关于旋转接头试验装置有关要求的内容。合用于平面密封旋转接头、球面密封旋转接头和柱面弹性体密封旋转接头的试验。

1、试验装置的设计应满足旋转接头的使用方式、试验工况及装置要求。

2、试验装置应选取稳压措施
，压力值的极限误差应为划定值的 ±2%。

3、试验装置轴的转快允差为划定值的 ±5%。

4、试验装置应保障试验介质不低于 5℃。

5、试验装置应能保障仿照密封腔内温度不变、均匀。仿照密封腔内温杜爪维持在划定试验温度的 ±2.5℃ 领域内。

6、对于试验介质为液体的旋转接头
，应拥有网络和丈量旋转接头泄漏液体的用具。试验装置道理图见图 1~图 3。

7、对于试验介质为气体的旋转接头
，应在试验装置进气管路上装置流量计
，流量计的量程应能覆盖。

标引序号注明：

1——电机；2——扭矩传感器；3——辊筒；4-1
，4-2——旋转接头；5——温度计；

6——压力表；7——加热系统；8-1
，8-2——压力调压阀；9——水泵；

10——过滤器；11——水箱；12-1
，12-2——量筒。

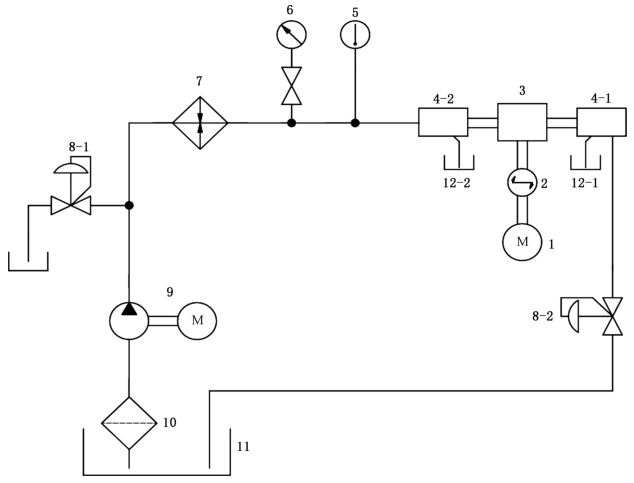

图 1 单通路平面密封旋转接头水介质试验装置试验回路道理图

标引序号注明：

1——电机；2——扭矩传感器；3——旋转接头；4——温度计；5——压力表；6——加热系统；

7-1
，7-2——压力调压阀；8——水泵；9——过滤器；10——水箱；11——量筒。

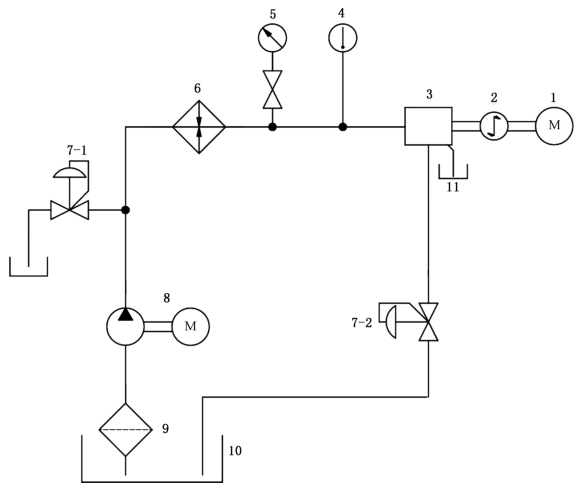

图 2 双通路平面密封旋转接头水介质试验装置试验回路道理图

标引序号注明：

1——电机；2——扭矩传感器；3——轴承冷却系统；4——旋转接头；5——温度计；

6——加热系统；7——压力表；8——截止阀；9-1
，9-2——压力调节阀；

10——油泵；11——过滤器；12——油箱；13——量筒。

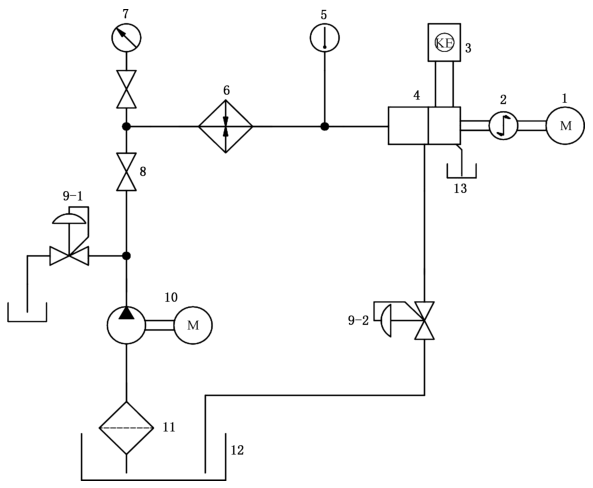

图 3 双通路平面密封旋转接头导扰淄介质试验装置试验回路道理图
