塑料衬里压力容器的冷热循环试验步骤：
1、试验装置

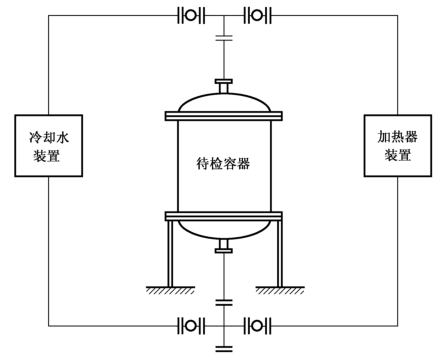

1.1 冷热循环试验机示意图见图 1，其试验主张是验证塑料衬里耐骤冷骤热的能力 。
图 1 冷热循环试验机示意图
1.2 冷热循环试验机应有靠得住的安全防护设施，并应经单元技术掌管人和安全数门查抄认可 。
2、试验步骤
2.1 装置样品：样品可安放在图 1所示冷热循环试验机表，通过管子与试验机衔接 。
2.2 将样品加热、加压：温度从室温升到高温，对高于 100°C 的样品选取蒸汽加热，对不高于 100°C 的样品直接用水加热 。加热温度和蒸汽压力拜见表 1 。
表 1 加热温度和蒸汽压力
| 衬里资料 | PVC-U | PVC-C | PE | ETFE | FEP | PFA | PTFE | PVDF |
加热温度 a'b'c ℃ | 60±3 | 95±3 | 60±3 | 140±3 | 140±3 | 145±3 | 140±3 | 135±3 |
蒸汽压力 kPa | - | - | - | 361±20 | 361±20 | 415±25 | 361±20 | 313±15 |
a 表中各类温度是为每种塑料推荐的通常温度 ；造作商可凭据分歧资料、产品、造作工艺和使用工况情况（如将塑料进行改性），划定分歧于表中的温度值 。 b 该温度是基于非侵蚀前提和无压力情况下测试的，在具体使用工况中该塑料的耐凹凸温变动、耐骤冷骤热的能力可能有变动 。具体使用工况中的温度限杜爪由用户与造作商共同商订，或由造作商凭据现实使用经验数据来建改该试验值 。 c 塑料通过胶粘剂来粘结塑料衬里，同时要思考胶粘剂的耐温能力的影响 。 | ||||||||
2.3 按表 1 的蒸汽压力和温度对样品进行加热，观察测温仪并纪录样品内部加热介质的温度变动，直至样品内部加热介质的温度达到设定的试验温度 。当选取水作为介质时，试验时需充斥介质 。
2.4 将低于 25℃ 的冷却水，急剧流过样品进行冷却 。当使用蒸汽加热时，样品内部的温度冷却至 50℃ 以下 ；当使用热水加热时，样品内部的温度冷却至 30℃ 以下 。
2.5 沉复 2.3 和 2.4 的步骤，进行 20 次冷热循环试验后，对样品应按 GB/T 23711.1 划定的步骤进行电火花试验 。
