不锈钢卡压式管件组件-卡压式管件的机能试验：

1、盐雾试验

依照 GB/T 10125 中性盐雾试验的划定执行
，试验前提：温度为 35℃±2℃
，试验功夫为 240h
，试验后管件表观表表应切合要求

。

2、水压试验

管件两端封堵后
，注入自来水管件压至划定的压力等级的试验压力
，在试验压力下
，稳压功夫不少于 5s
，了局应切合要求

。

3、气密试验

将管件装在气密试验台上
，充入纯净的压缩空气
，用于气体介质的气密试验压力为 1.05 倍的设计压力
，且不低于 0.6Mpa
，用于液体介质的气密试验压力为 0.6MPa

。在试验压力下稳压功夫不少于 5s
，了局应切合要求

。

4、耐压试验

试件两端与长度为 200mm 的薄壁不锈钢管卡压衔接
，组成一组试样
，进行耐压试验
，试验介质为自来水
，其试验压力不低于划定的压力等级
，保压 1min
，管件与管子的衔接部位应无渗漏和脱落景象

。

5、负压试验

应使用 3 个分歧公称直径的管件与长度别离为 200mm 的等径薄壁不锈钢管卡压衔接后组成一组试件
，试验时
，室内温度为（20±5）℃
，用真空泵减压至 80kPa
，在该大气压下
，维持 1h 后
，试件内压差不得大于 5kPa 及有其他异常

。

6、拉拔试验

拉拔试验装置如图 1 所示
，试件两端与长度为 300mm 的薄壁不锈钢管卡压衔接
，组成一组试样
，向管内封入 0.6MPa 气压
，固定在拉伸试验机上

。进行拉拔试验时
，以 2mm/min 的快率进行拉伸
，测定出现泄漏时的最大拉伸力
，此时的拉伸力应大于表 1 划定的最幼抗拉阻力

。

图 1 拉拔试验装置

表 1 最幼拉拔强度

7、温度变动（冷热水循环）试验

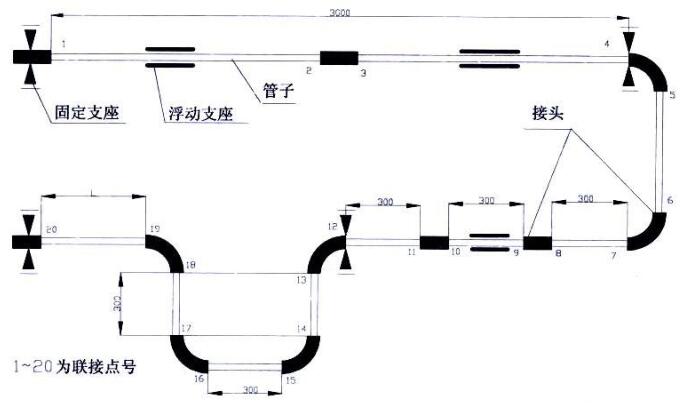

温度变动试验装置如图 2 所示
，此项试验应在（20±5）℃ 和（93±5）℃ 时的热水与常温水
，用（2.5±0.25）MPa 内压来进行 2500 次循环变动
，一个循环为（30±2）min
，冷热水各维持 15min
，冷热水的交替能在 1min 内实现

。其了局为应各衔接部位无渗漏及其他异常景象

。

注：图中尺寸单元为毫米

。

图 2 温度变动试验装置

8、水压弯曲挠角试验

水压弯曲挠角试验装置如图 3 所示
，试件两端接长度 800mm 的薄壁不锈钢管挤压衔接成一组试样
，注入净水升压至划定的压力等级
，保压试件两侧对称
，管上各设置一个支点
，支点间距 L1000mm
，试件管口加荷沉
，弯曲试验前提见表 2
，不得漏水

。

图 3 水压弯曲挠角试验装置

表 2 弯曲挠角试验前提

9、水压振动试验

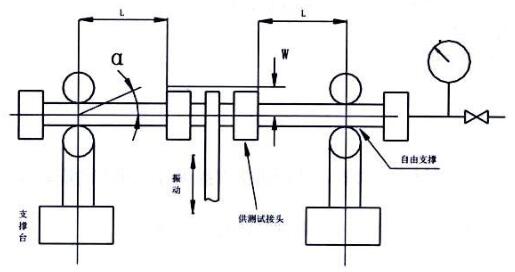

振动试验装置如图 4 所示
，将接头与长 500mm 以上的管子衔接
，向内部封入划定的压力等级的水压
，按表 3 所示的前提执行振动
，持续 100 万次
，不得有渗漏、脱落及其他异常

。

图 4 振动试验装置

表 3 振动前提

10、压力冲击（颠簸）试验

将接头与长 500mm 以上的管衔接
，内部注满水后
，升压到划定的压力等级
，再减压到 0MPa
，此操作应在 10 秒内实现
，并以此为一个周期
，反复施加 1500 个周期的同样内压
，不得有渗漏、遗漏及其他异常

。

11、卫生要求

用于输送饮用净水和生涯饮用水管件的卫生试验时
，试样用沸水煮 2h 后
，用纯净水洗濯浸泡 48h
，每 12h 换一次水
，再用流动纯净水冲刷 0.5h；卫生试验应切合 GB/T 17219 的有关划定

。
