高压往复密封圈的极限高压密封机能试验步骤。
1、试验设备

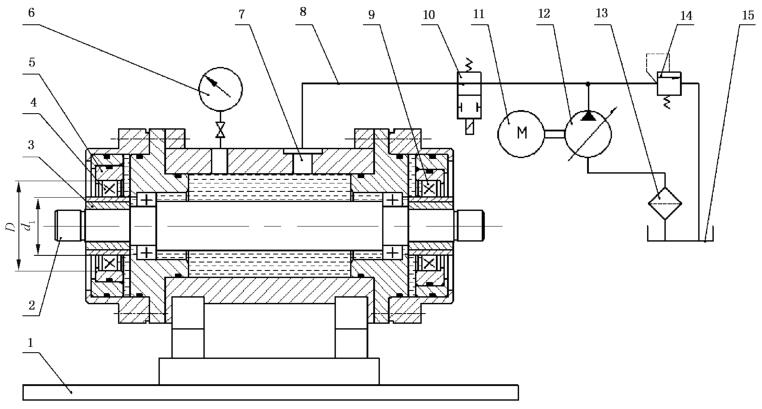

图 1 为极限高压密封试验设备的典型示意图。该设备应拥有动静偏疼可调、试验压力可和谐压力过载 ；ぶ澳。试验设备重要技术参数见表 1。
注明：
d1——轴直径 ；D——腔体直径 ；1——底座 ；2——主轴 ；3——轴偏疼套 ；4、9——被试密封圈 ；
5——密封圈腔体偏疼套 ；6——压力计 ；7——进油口 ；8——油管 ；10——方向节造阀 ；11——电动机 ；
12——液压泵 ；13——过滤器 ；14——溢流阀 ；15——油箱。
图 1 极限高压密封试验设备典型示意图
表 1 极限高压密封试验设备重要技术参数表
| 项目 | 技术参数 |
| 偏疼量调整领域 /mm | 0~1 |
| 压力领域 /MPa | 0~60 |
2、试验前提
试验前提如下：
a）密封圈偏疼量：按表 2 设定 ；
b）试验压力：从 0MPa 起头加压，每 5MPa 为一个压力等级，直至加压到转向器总成额定工作压力的 3 倍 ；
c）试验介质：转向器现实使用的液压油。
表 2 高压往复密封圈高温密封试验静偏疼量设定
单元为毫米
| 项目名称 | 轴径 d1 | ||||
| 5<d1≤15 | 15<d1≤25 | 25<d1≤35 | 35<d1≤45 | 45<d1≤55 | |
| 静偏疼量 | 0.10 | 0.15 | 0.20 | 0.25 | 0.30 |
注：轴径 d1 大于 55mm 的高压往复密封圈静偏疼量的设定与用户协商确定。 | |||||
3、试验法式
试验法式如下：
a）将 2 只密封圈，按要求装置到试验设备上 ；
b）按每 5MPa 为一个压力等级加压，在每个压力等级下维持 5min，直至加压到转向器总成额定工作压力的 3 倍，查抄整个试验过程有无液压油渗漏或泄漏 ；
c）纪录产生可见渗漏或泄漏时的压力（若产生渗漏或泄漏）。
4、按划定进行纪录。
5、判定尺度
试验压力达到转向器总成额定工作压力 3 倍时，2 只密封圈无可见渗漏或泄漏，该项试验通过。
