气瓶水压试验以水为加压介质， 依照划定的加压快率逐步增大受试瓶内的压力至其水压试验压力，并保压规按功夫
。 通过选取分歧的试验步骤， 对受试瓶的安全承载能力进行试验验证， 测定受试瓶在水压试验压力下容积全变形、容积弹性变形（有要求时）和泄压后的容积残存变形
。

气瓶水压试验步骤有耐压试验、表测法及内测法三种，今天我们来进建内测法的内容
。

1、试验装置流程

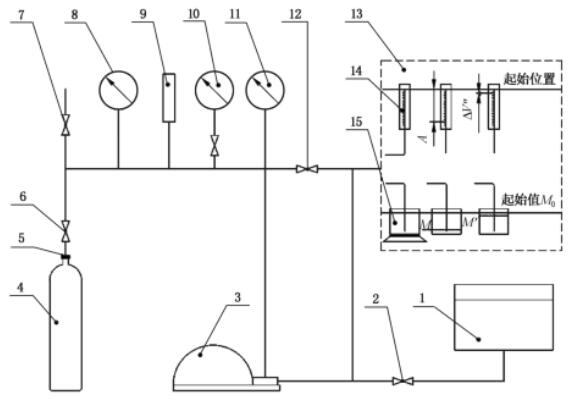

内测法试验装置典型流程见图 1
。

标引符号注明：

1——试验用水水槽；2——加水阀；3——加压装置；4——受试瓶；5——专用接头；6——隔离阀；

7——排气阀；8——压力表；9——压力变送器；10——尺度压力表；11——加压装置前压力表；

12——泄压阀；13——水量丈量仪表；14——量筒；15——电子天平
。

图 1 内测法试验装置典型流程图

2、试验步骤

2.1 试验装置使用前应经过尺度压力表校验，压力表显示值应不超过尺度压力表显示值的 ±1.5%，压力变送器显示值应不超过尺度压力表显示值的 ±1%
。

2.2 试验前，选择量程和正确度等级合适的丈量仪器精确测定受试瓶现实容积及受试瓶内水温，以免造成较大误差
。

2.3 注满水静置后的受试瓶在试验前利用木槌或胶槌轻击瓶体，排尽附着于瓶内壁的气泡，并用水补满；试验用水不容从自来水管直接灌入受试瓶内
。瓶体表表表应擦干
。

2.4 受试瓶加压前，应把瓶内及承压管路内的空气全数排尽

？稍诠乒ぷ餮沽α煊蚰诜锤醇友埂⑿寡，直至在水量丈量仪器中齐全没有气泡浮出为止
。

2.5 试验起头前，关关加水阀和泄压阀，且应维持水量丈量仪表肇始值至少 5s 内的示值不变
。

2.6 受试瓶内的压力升大公称工作压力时，可暂停加压，进行查抄
。瓶体及各衔接接头不应有泄漏、压力丈量仪表批示值和水量丈量仪表批示值应不变
。

2.7 受试瓶内的压力升至划定试验压力，至少保压 30s 或规按功夫，保压期间，现实试验压力不应低于划定试验压力，且保压功夫实现时，现实试验压力和容积全变形应维持不变
。若是不不变，应适当耽搁保压功夫，或遏制试验查明原因后，沉新进行试验
。若是在保压功夫内向受试瓶加压，应沉新起头推算保压功夫
。待现实试验压力和容积全变形在保压功夫实现时不变，应纪录现实试验压力和总压入水量或电子天平批示值
。

2.8 打开泄压阀，泄压至零，待受试瓶收缩齐全后，纪录受试瓶容积残存变形值或电子天平批示值
。

2.9 压力值的误差应不超过受试瓶划定试验压力 ±1%；总压入水量的误差应不超过总压入水量的 ±1% 和 0.1mL 的较大者
。气瓶产品尺度有划定的应按其划定
。

2.10 试验压力误差应不超过划定试验压力的 +2% 和 2MPa 的较幼者
。气瓶产品尺度有划定的应按其划定
。

2.11 试验前后宜维持系统内水温恒定
。

2.12 试验了局的判定应按气瓶有关尺度的划定执行
。

3、受试瓶容积全变形值、容积弹性变形值和容积残存变形率的推算

受试瓶在试验压力下的总压入水量按公式（1）推算，容积全变形值按公式（2）推算，容积残存变形值按公式（3）推算，容积弹性变形值按公式（4）推算，容积残存变形率按公式（5）推算：

A=（M₀-M）/ρ …………………………（1）

ΔV=A-B-（V+A-B）×P_h×β_t …………………………（2）

ΔV″=（M₀-M'）/ρ …………………………（3）

ΔV'=ΔV-ΔV″ …………………………（4）

η=ΔV″/ΔV×100% …………………………（5）

式中：

A——受试瓶在试验压力下的总压入水量，单元为毫升（mL）；

M₀——试验前电子天平批示值，单元为克（g）；

M——试验压力下电子天平批示值，单元为克（g）；

ρ——水的密度，近似取 1，单元为克每毫升（g/mL）；

ΔV——受试瓶容积全变形值，单元为毫升（mL）；

B——承压管路系统在试验压力下的压入水量，由试验装置的现实丈量值确定，单元为毫升（mL）；

V——试验前受试瓶现实容积，单元为毫升（mL）；

P_h——受试瓶水压试验压力，单元为兆帕（MPa）；

β_t——水在试验压力和试验水温下的均匀压缩系数，单元为兆帕分之一（MPa-1）；

ΔV″——受试瓶容积残存变形值，单元为毫升（mL）；

M'——受试瓶泄压后电子天平批示值，单元为克（g）；

ΔV'——受试瓶容积弹性变形值，单元为毫升（mL）；

η——受试瓶容积残存变形率
。

推算了局暗示到幼数点后一位
。

4、试验纪录和汇报

4.1 试验纪录

试验单元应依照气瓶内测法水压试验的现实情况纪录试验过程的有关信息和数据
。试验纪录应选取图片、PDF等内容不成更改的文件体式
。试验纪录应详尽、真实、正确、可追忆
。

4.2 试验汇报

试验单元应凭据试验纪录出具水压试验汇报
。

试验汇报除纪录受试瓶的有关信息和重要技术参数，还应至少蕴含下列重要内容：

a）本文件编号；

b）试验功夫；

c）试验前受试瓶现实容积V；

d）实测试验环境和试验介质温度；

e）现实试验压力；

f）现实保压功夫；

g）试验系统在试验压力下的总压入水量A或M值；

h）承压管路在试验压力下的压入水量B值；

i）泄压后水量丈量仪表批示值ΔV″或M'值；

j）容积全变形值；

k）容积弹性变形值（有要求时）；

l）容积残存变形值；

m）容积残存变形率；

n）受试气瓶试验情况描述；

o）试验结论
。

试验汇报应有试验人员、审核人员签章和试验单元公章（专用章）
。
