气动 电-气压力节造阀的压力调节个性试验：
1、试验回路
图 1 给出 的正向流量测试的测试回路合用于压力调节测试 ，1.1~1.6 划定的流量测试回路的通常要求同样合用本测试 。
1.1 被测元件进口衔接上游转换接头和测压管 ，排气口通到大气 ，出口衔接转换接头和测压管 ，以便丈量调节压力 p 2 。
1.2 测压管和转换接头应依照 ISO 6358-1 的划定 。
1.3 图 1 的元件 1~6 是用于测定正向流量的试验回路的上游部门 ，也用于测定溢流流量 。
1.4 图 1 的元件 8~13 是用于测定正向流量的试验回路的下游部门 。
1.5 减压阀 2 和电磁阀 11 的声快流导至少应为被测元件正向声快流导的 2 倍 。
1.6 流量计应始终位于被测元件的出口处 。
标引序号注明：
1——截止阀；2——气动减压阀；3、9——测压管；4——温度计 T 1；5、10——压力表或传感器；
6、8——转换接头；7——被测元件；11、16——电磁阀；12——正向流量计；13——流量节造阀（用于正向流量）；
14——气动减压阀（用于溢流流量）；15——溢流流量计；17——温度计 T 2（用于溢流流量） 。
注：若是被测元件已经有表部传感器在运行 ，将其自带传感器用作调节压力传感器 。

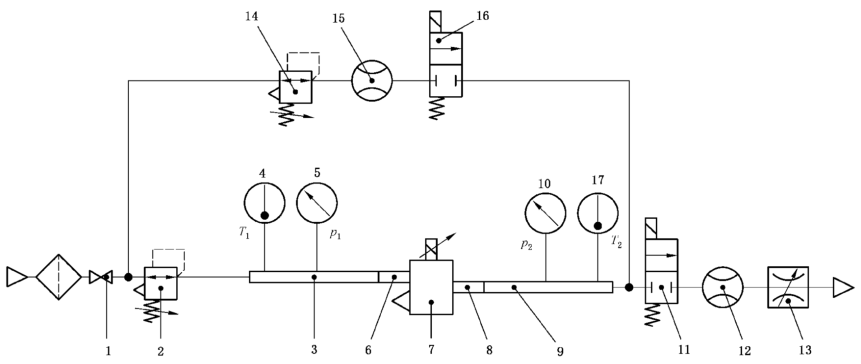

图 1 压力调节个性的试验回路
2、试验法式
2.1 按图 1 装置被测元件 ， 装置前关关截止阀、电磁阀和流量节造阀 。
2.2 打开截止阀 1 并设定减压阀 2 ， 施加进口 压力 p 1 使之高于被测元件的设定值 ， 但应不超过被测元件进口 接受能力 。
2.3 从 0 起头递增电信号 ， 直至达到相当于调节压力满量程的 20% 。
2.4 打开电磁阀 11 。 调节流量节造 阀使通过的流量为最大流量 q v,f,max 的 10% 。 维持进口 压力 p 1 不变 。
2.5 削减进口 压力 p 1 ， 维持流量恒定 ， 利用压力表或传感器 10 丈量相应的调节压力 p 2 ， 直至达到允许被拔取的流量得以维持的最低进口 压力 。
2.6 以相当于调节压力满量程约 40%、60%、80%、100% 的电信号 ， 沉复 2.1~2.5 步骤 。 无流量变动情况下 ， 逐步递增电信号直至达到这些数值 。
