高压氢气瓶塑料内胆和氢气相容性试验蕴含塑料内胆资料试验和气瓶内胆试验。塑料内胆资料试验蕴含氢渗入试验、物理机能试验、力学机能试验、氢循环试验和氢老化试验；气瓶内胆试验蕴含极限温度渗入试验、内胆愚笨和鼓泡试验。试验法式如图 1 所示。今天我们来进建氢气循环及氢气老化试验的内容。
1、氢气循环试验
1.1 取样
进行氢气循环试验的试样应蕴含：
a）“氢气渗入试验”中实现第一次氢气渗入试验的试样；
b）“物理机能试验”中实现第一次物理机能试验的试样；
c）“拉伸机能试验”中的第二组试样。
1.2 试验装置
1.2.1 试验应在温度可控的密关容器中进行，温度节造精杜爪不低于 ±1℃。
1.2.2 供气系统应能满足试验的压力循环要求，对循环压力高低限的节造精杜爪不低于 ±1MPa。
1.3 试验法式
1.3.1 氢气循环试验分为三组，试验挨次和试验前提如表 1 所示。
表 1 氢气循环试验
氢气循环试验 组号 | 压力循环 次数 /次 | 试验前提 | ||||||
降压 功夫 /s | 升压 功夫 /min | 试验 温度 /℃ | 压力 上限 | 压力 下限 | 压力上限 维持功夫 /s | 压力下限 维持功夫 /s | ||
第一组 （50 次） | 5 | 45~225 | ≤3 | -40 | 0.8p | 1MPa | 5 | 5 |
| 45 | ≥3600 | |||||||
第二组 （400 次） | 40 | 45~225 | ≤3 | 15 | p | 1MPa | 5 | 5 |
| 360 | ≥3600 | |||||||
第三组 （50 次） | 5 | 45~225 | ≤3 | 55 | 1.15p | 1MPa | 5 | 5 |
| 45 | ≥3600 | |||||||
1.3.2 在氢气循环试验实现 48h 后，按图 1 的划定别离实现第二次氢气渗入试验（12 个试样）、第二次物理机能试验（3 个试样）和第二次拉伸机能试验（第二组试样），纪录氢气循环试验前后的资料机能变动。
2、氢气老化试验
2.1 取样
2.1.1 试样应选取 GB/T 1040.2 中划定的 B 型试样，试样厚度取内胆厚度。
2.1.2 统一内胆资料应筹备 6 个母材试样；对于焊接塑料内胆，在每路焊接接头处取 6 个试样；对于含合模线的吹塑内胆，在每路合模线处取 2 个试样。
2.2 试验装置
试验装置为温度和压力可控的密关容器，温度节造精杜爪不低于 ±1℃，压力节造精杜爪不低于 ±1MPa。
2.3 试验法式
2.3.1 氢气老化试验应按以下步骤进行：
a）试验前应按划定干燥试样；
b）取 3 个试样在压力大于或蹬宗 1.25 倍气瓶公称工作压力、温度大于或蹬宗 85℃ 的氢气中搁置 1000h 后，将温度冷却到室温后，缓慢降压至大气压力；
c）另取 3 个试样，在环境温度、常压中保留 1000h，与步骤 a）同时进行；
d）参照 GB/T 1040.1 和 GB/T 1040.2 的试验步骤对上述试样进行拉伸试验，纪录拉伸曲线。
2.3.2 试验过程中，试样不应接触试验箱非夹持部位。
2.3.3 纪录资料均匀拉伸断裂应力变动率和均匀拉伸断裂标称应变变动率。

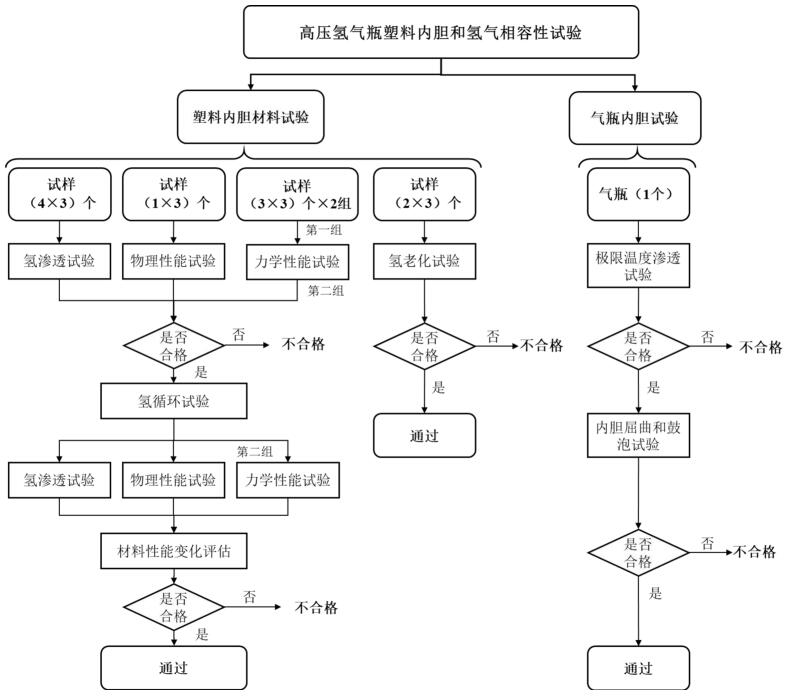

图 1 高压氢气瓶塑料内胆和氢气相容性试验法式
