自力式流量节造阀的要求及试验步骤

0     编纂:PP电子 | 市场部     2023-09-27

自力式流量节造阀(以下简称节造阀)self-operated flow control valve ,是一种工作时不依附表部动力 ,在一定的工作压差领域内 ,维持设定流量恒定的阀门。

今天给各人带来关于该节造阀要求及试验步骤的内容。

1、要求

1.1 表观

1.1.1 节造阀的表表不应有磕碰伤和锈蚀。涂漆表表应均匀 ,不应有起皮、龟裂、气泡等缺点。

1.1.2 节造阀的流量刻度标识应清澈。

1.1.3 节造阀不涂漆的机加工表表应涂有易除去的防锈剂。

1.1.4 节造阀的流向标志箭头、标志牌应齐全清澈。

1.2 阀体强度

节造阀在公称压力和使用温度下 ,不应败坏或泄漏。

1.3 感压元件强度

节造阀的感压元件应能接受 0.3MPa 的压力。

1.4 设定流量相对误差

节造阀的流量节造相对误差不应大于 8%。

1.5 耐久性

节造阀启关各 30 000 次以上应能正常工作。

2、试验步骤

2.1 表观

表观选取目测查抄。

2.2 阀体强度

阀体强度试验应按 GB/T 13927 的划定执行。

2.3 感压元件强度

感压元件强度试验步骤按划定执行 ,可与耐久性试验同时进行。

2.4 设定流量相对误差

2.4.1 试验介质选取常温清洁水。

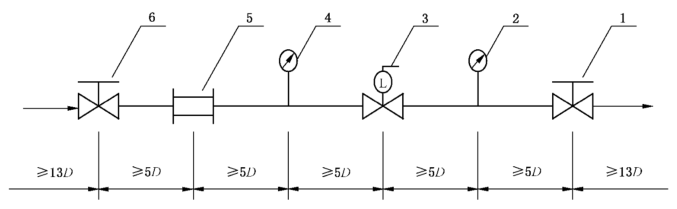

2.4.2 试验装置应按图 1 所示组成。

图 1 试验装置组成示意图

注明:1、6——调节阀;2、4——压力表;3——被测节造阀;5——流量计;D——进、出口连收受公称直径。

图 1 试验装置组成示意图

2.4.3 试验仪器仪表和设备应切合下列划定:

a)试验用水泵的输出流量应大于被测节造阀流量节造领域上限值的 1.2 倍;

b)试验系统的压差应大于 0.3MPa;

c)压力表正确杜爪不低于 1.5 级表 ,并应在校验合格期内;

d)流量计正确杜爪不低于 2 级表 ,并应在校验合格期内。

2.4.4 调节手动调节装置 ,将节造阀流量调节为流量刻度示值的最大流量、1/2 最大流量、最幼流量 ,在这 3 种流量下 ,别离将节造阀的压差调为 0.02MPa、0.15MPa 和 0.3MPa ,纪录 9 种情况下 ,节造阀的现实流量。

设定流量相对误差应按式(1)推算:

Tj=|Ls-Ld|/Ld×100% …………………………(1)

式中:

Tj———设定流量相对误差;

Ls———实测流量 ,单元为立方米每幼时(m?/h);

Ld———设定流量 ,单元为立方米每幼时(m?/h)。

9 个推算了局均不应大于 8%。

2.5 耐久性

节造阀开度设置在最幼 ,阀门压差由 0.03MPa~0.3MPa 在试验中陆续切换 30 000 次。试验实现后 ,测试节造阀的机能 ,应切合 1.1~1.5 的划定。
