差动式电子膨胀阀 differential electronic expansion valves，是一种通过步进电机旋转带头减快机构，并通过螺纹副等的传递使阀芯部件上升或降落，进而扭转阀口流通面积的膨胀阀。
电自动节造器-差动式电子膨胀阀（以下简称"膨胀阀"） 则是一种阀口通径不大于 8mm，以 R22、R410A、R32 等造冷剂为流体的膨胀阀。今天我们来进建关于该型膨胀阀流量个性试验及泄漏量试验的步骤。
两个界说：
a）流量个性 flowrate characteristic
流过膨胀阀的流量与输入步进电机的脉冲数之间的关系。
b）泄漏量 valve leakage
在划定的前提下，膨胀阀关关时，介质通过阀口密封副的流量。
1、流量个性试验
1.1 要求
膨胀阀流量个性曲线的状态和数值按图样或供需双方的和谈划定。
1.2 流量个性试验步骤
膨胀阀流量个性试验按以下划定进行：
a）将被测膨胀阀按图 1 衔接，测试用气体选取干燥空气或氮气，膨胀阀线圈按图样划定与驱动电源衔接；

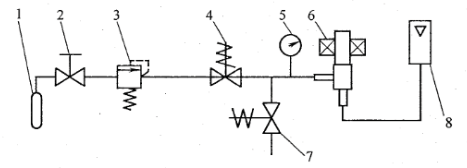

注明：1——气源；2——截止阀；3——减压阀；4、7——电磁阀；5——压力表；6——被测膨胀阀；8——流量计。
图 1 流量个性试验装置
b）设定驱动电源：额定电压、划定的励磁方式和划定的励磁脉冲频率；
c）操作驱动电源将膨胀阀关关到全关状态，确定原点，再按开启励磁挨次输入划定脉冲，将膨胀阀开启；
d）开启截止阀 2、电磁阀 4，调整减压阀 3，使压力表 5 的批示压力上升为 0.5MPa 或划定的压力；
e）在出口端测定气体流量值。
试验了局应切合 1.1 的要求。
2、泄漏量试验
2.1 泄漏量要求
膨胀阀阀口泄漏量应切合表 1 的划定。
表 1 泄漏量
| 阀口通径 Φ mm | Φ≤3.2 | 3.2＜Φ≤6.4 | 6.4＜Φ≤8.0 |
| 泄漏量 mL/min | ≤200 | ≤400 | ≤800 |
2.2 泄漏量试验步骤
膨胀阀泄漏量试验按以下划定进行：
a）将被测膨胀阀按图 1 衔接，测试用气体选取干燥空气或氮气，膨胀阀线圈按图样划定与驱动电源衔接；
b）设定驱动电源：额定电压、划定的励磁方式和划定的励磁脉冲频率；
c）操作驱动电源将膨胀阀设定在全关状态；
d）开启截止阀 2、电磁阀 4，调整减压阀 3，使压力表 5 的批示压力上升为 1.0MPa；
e）在出口端测定气体泄漏量。
试验了局应切合 2.1 要求。
