本周给各人带来的推荐产品是：一款柔性衔接组件挠曲试验台。

该柔性衔接组件挠曲试验台是发展管路委顿机能钻研的沉要验证设备，通过仿照管路各类工况，索求相宜的定力值，验证工艺参数的正确性及工艺的不变性，优化管路装置机能。

试验台重要由压力系统、旋转弯曲委顿系统、推算机测控系统等组成。压力系统在试验过程中为被测工件长功夫提供恒定压力；旋转弯曲委顿系统，可能实现 3 工位转快调节节造和偏疼调节，使试样接受因偏疼产生的循环弯曲应力。

各部门重要技术参数要求如下：

1、压力系统

a）试验介质：RP-3航空燃油；

b）试验工件：最幼直径 24mm，最大直径 100mm；

c）凹凸温环境箱：-55～150℃ 可调，温度误差：±2℃，升温快率:≥3℃/min，降温快率:≥1℃/min；

d）压力领域：0.1～28MPa，恒压；

e）压力测试精度：±1%FS；

2、旋转弯曲委顿试验系统

a）曲挠偏疼位移量（头座偏移量）：1～5mm；

b）曲挠偏疼位移量（头座偏移量）允许误差：±0.5mm；

c）振动频率即旋转快率：60±5r/min；

d）工位：能同时进行统一规格 3 个试件的委顿试验，压力系统可自动监测当前各工位压力状态并按需自动截止压力；

e）单次委顿试验次数：2 万次以上；

f）设置相应的计数装置，并在推算机上予以实时动态显示，用于监测试件委顿循环次数；

g）设备加压时具备优良便捷的排气职能，在头座接头处设计排气口；

h）设备建设减震装置；

设备道理介绍：

1）高压压力源选取伺服增压压力源，3 个工位选取 3 个独立的伺折服驱增压泵；独立调压，保障每个工件调压不变，保压不变；

2）3 工位可独立、同时进行测试，天生 S-N 曲线；

3）压力通过软件设定的试验压力对工件进行 PID 调压，通过泵出口的气控截止阀进行保压，尾座端的压力传感器进行实时反馈。

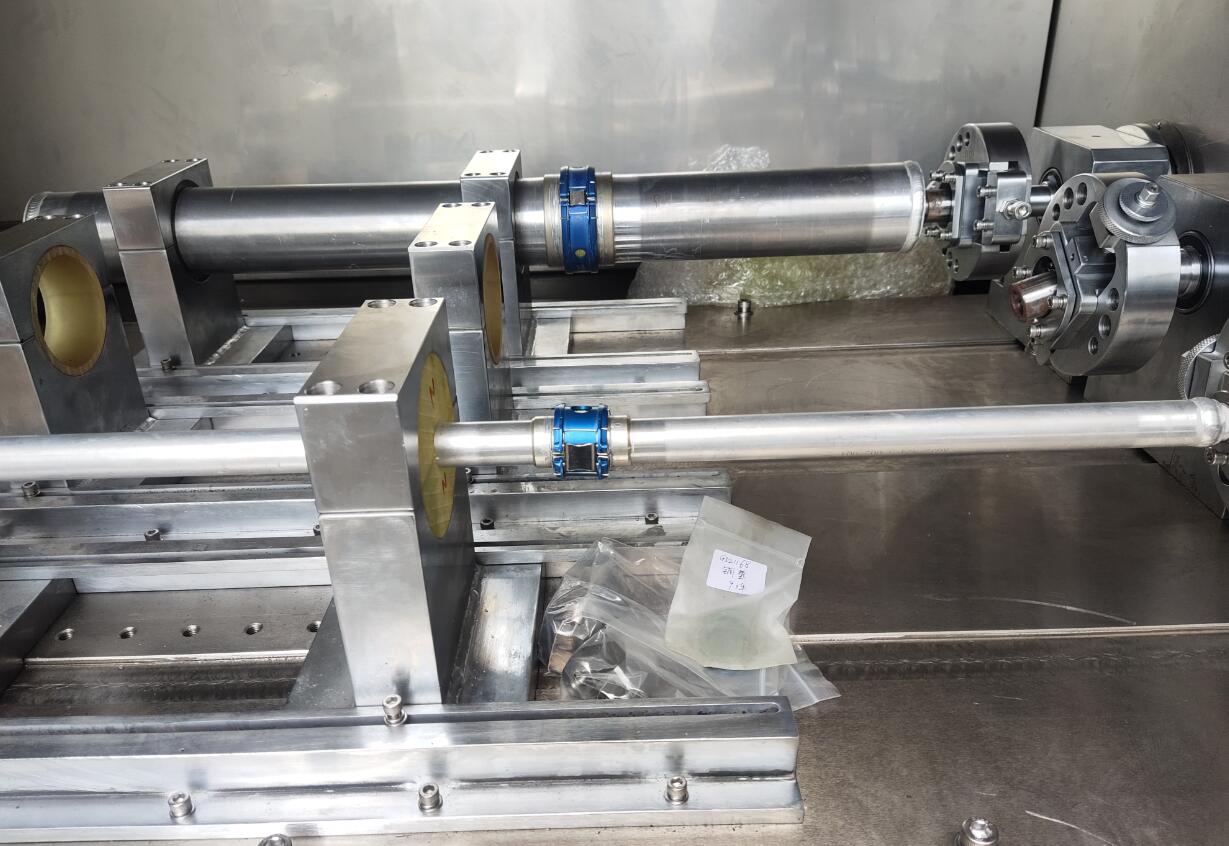

设备参考图片：

（3 工位独立调节，固定端及旋转端均可调）

（产品利用参考案例：中国航空综合技术钻研所）
