今天给各人带来的分享是关于气动减压阀的密

气动减压阀的密封性、可调节的压力领域、耐久性试验

0     编纂:PP电子 | 市场部     2022-08-31

今天给各人带来的分享是关于气动减压阀的密封性、可调节的压力领域 ,以及耐久性试验的内容。

1、密封性试验

1.1 技术要求

a)内泄漏

气动减压阀在输入额定压力和最低工作压力下 ,处于关关状态时 ,保压 30s ,出口处应无泄漏。

b)表泄漏

气动减压阀在输入额定压力下 ,保压 30s ,锁紧盖处、膜片衔接处、压力表衔接处、螺塞及其他表部衔接处应无泄漏。阀芯杆顶端为硬密封时 ,在压力稳按时溢流口处溢流量(ANR)应不大于 1.2dm?/min;阀芯杆顶端为软密封时 ,溢流口处应无泄漏。

1.2 试验步骤

a)内泄漏试验

压力表接口梗塞 ,输出压力调至最幼 ,输入压力按划定 ,别离通入额定压力和最低工作压力的气体 ,保压 30s ,用涂肥皂水或者其他步骤查抄。

b)表泄漏试验

输入压力按划定 ,输出压力调至最大 ,出口管路关关 ,保压 30s ,用涂肥皂水或其他步骤查抄。

2、可调节的压力领域

2.1 技术要求

气动减压阀在可调节压力领域内应均匀可调 ,无阶跃景象。

推荐的可调节压力下限应不高于 50kPa。推荐的可调节压力上限建议从下列领域选择:

——100kPa;

——200kPa;

——400kPa;

——800kPa;

——1000kPa:

——1600kPa。

也可选取特殊领域。

2.2 试验步骤

测试回路如图 1 所示。关关旁通二位二通阀 15 ,被测阀关关 ,开启流量节造阀使减压阀通过微幼流量 ,将输入压力调至样品最高输入压力 ,缓慢调节略压阀 ,使输出压力在划定输出压力领域的最大值与最幼值之间陆续变动 ,反复两次 ,纪录观察情况。

图 1 可调节压力领域测试回路示意图

注明:1——气源和过滤器;2——减压阀;3——截止阀;4、11、12、14——压力表;5——流量计;6——温度计;

7、9——压力丈量管;8——被测气动减压阀;10——流量节造阀;13——节造减压阀(非溢流);15——旁通二位二通阀。

注:D 为压力丈量管的有效内径

图 1 可调节压力领域测试回路

3、耐久性试验

3.1 技术要求

气动减压阀经 200 万次的耐久性试验后 ,应能满足 1.1 和 2.1 的划定。

3.2 试验步骤

试验回路如图 2 所示。

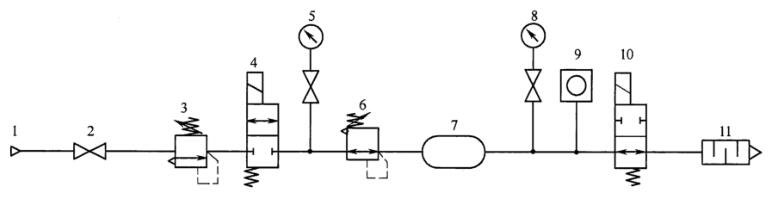

图 2 耐久性试验回路示意图

注明:1——气源;2——截止阀;3——气动减压阀;4、10——二位二通阀;5、8——压力表和截止阀或快换接头;

6——被测气动减压阀;7——容器;9——计数器;11——消声器。

注 1:试验回路并未思考因元件故障所造成中伤的所有安全装置。执行测试的掌管人对于;と嗽焙蜕璞傅陌踩陀氤浞炙伎际羌瘸烈。

注 2:测试进行中 ,容器可能会变热 ,有必要采取措施;な匝槿嗽卑踩。

图 2 耐久性试验回路

输入压力按划定 ,输出压力按划定 ,二通阀 4 和 10 工作频率为 1Hz ,同步反向开关 ,在耐久测试过程中及测试实现后 ,均应切合 1.1 和 2.1 的划定。

被测减压阀出口端容器7的容积应不幼于表 1 划定的最幼容积。

表 1 出口端容器的最幼容积

气口尺寸M5G1/8G1/4G3/8G1/2G3/4 G1
出口端容器的最幼容积 cm?21010255050100

以上就是今天的分享!若是您对用于上述试验的气动减压阀的机能试验装置感兴致 ,迎接与我们联系!
