1、试验装置

1.1 试验回路

1.1.1 出厂试验台和型式试验台的试验回路应切合图 1 的要求。

1.1.2 与被试阀衔接的管路和管接头的内径应与被试阀的现实通径相一致。

1.1.3 允许在给定的根基问路中增设调节压力、流量或保障试验系统安全工作的元件，但不应影响到被试阀的机能。

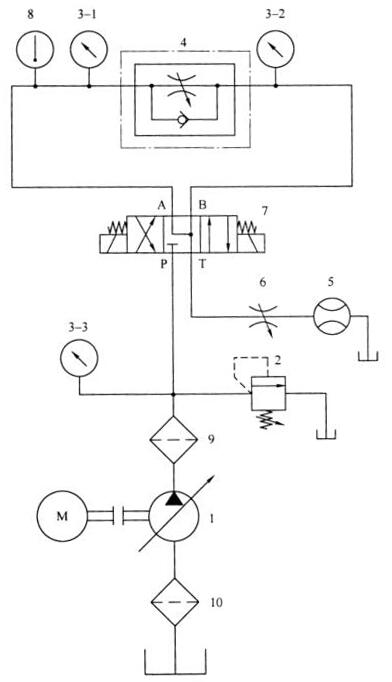

1——液压泵；2——溢流阀；3-1、3-2、3-3——压力表；4——被试阀；5——流量计；

6——节流阀；7——电磁换向阀；8——温度计；9、10——过滤器。

图 1 试验回路道理图

1.2 油源

1.2.1 油源的流量应能调节，并应大于被试阀的试验流最。

1.2.2 机能试验时，试验装置的油源压力应能短功夫超过被试阀额定压力的 20%?30%；耐压试验时，试验装置油源压力应不低于被试阀额定压力的 1.5 倍。

1.3、测压点

应按以下要求设置测压点：

a）测压点应设置在扰动源（如阀、弯优等）和被试阀之间，与扰动源的距离不幼干 10d（d 为管路内径），与被试阀的距离尽量靠近 10d 处；

b）按 C 级丈量正确度测试时，允许测压点的地位与上述要求不符，但应给出相应建改值。

1.4 测压孔

测压孔应切合以下要求：

a）测压孔直径应不幼于 1mm，不大于 6mm；

b）测压孔长杜爪不幼于测压孔直径的 2 倍；

c）测压孔轴线和管路轴线垂直，管路内表表与测压孔的交角处应维持锐边，不应有毛刺；

d）测压点与丈量仪表之间的连收受路内径不幼于 3mm，并应排除连收受路中的空气。

1.5 测温点

测温点应设置在被试阀进口测压点上游不大于 15d 处。

1.6 油液取样点

应按 GB/T 17489 的划定，在试验回路中设置油液取样点及提取液样。

1.7 安全防护

试验台的设计、造作及试验过程应采取必要措施；と嗽焙蜕璞傅陌踩。

2、试验前提

2.1 试验介质

2.1.1 试验介质应为通常矿物油型液压油。

2.1.2 试验介质的温度：除明确划定表，型式试验应在 50℃±2℃ 下进行，出厂试验应在 50℃±4℃ 下进行。

2.1.3 试验介质的黏度：40℃ 时的油液活动黏度为 42mm?/s?74mm?/s（特殊要求另行划定）。

2.1.4 试验介质的传染度：试验系统油液的固体颗粒传染度不应高于 GB/T 14039-2002 中划定的等级 -/19/16。

2.2 稳态工况

2.2.1 各被测参量均匀显示值的变动领域切合表 1 的规按时为稳态工况。应在稳态工况下测最每个设定点的各个参量。

表 1 被测参量均匀显示值的允许变动领域

2.2.2 型式试验时，试验参量丈量读数数主张选择和所取读数的散布情况应能反映被试阀在整个领域内的机能。

2.2.3 为了保障试验了局的沉复性，试验参量应在划定的功夫距离测得。
