今天给各人带来的分享是关于液压阀的压差-流量个性测试装置的有关要求的内容（有关内容摘自尺度《GB/T 8107-2012 液压阀 压差--流量个性的测定》，若是您对有关测试装置感兴致，迎接与我们联系。。

当液体通过液压阀时遭逢阻力，导致压力损失，这种损失称为压差。

1、装置的选择、校准和装置

1.1 试验装置的选择应切合 ISO 9110-2 的划定。

1.2 试验装置的校准应切合 JB/T 7033 的划定。

1.3 试验装置的装置应切合 ISO 9110-2 的划定。

2、试验回路

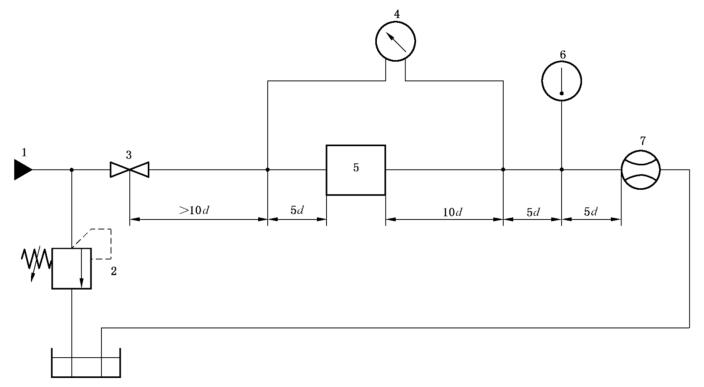

2.1 应使用图 1 所示的合用于试验液压阀的回路。图 1 中所示以及在 2.5 至 2.9 提及的测压点衔接和流量计地位的要求，仅合用于 A 级丈量正确度。

图 1 所示的是一个根基回路，其未蕴含在元件失效而造成侵害时起
；ぷ饔盟匦氲陌踩爸。进行试验的有关责任人应对
；と嗽焙蜕璞赴踩枰宰愎坏钠鞒。

2.2 板式装置的液压阀和叠加式装置的液压阀，宜使用如图 2 所示的尺度测压板（过渡板）进行丈量。此时，2.5 至 2.8 及 3 所提及的要求不合用。

尺寸 ?A 应是 GB/T 2514、GB/T 8100、GB/T 8098、GB/T 8101 或 GB/T 17487 所划定的被试阀的最大油口尺寸。

注明：1——可控的液压源，同季节造油液温度
；2——溢流阀（回路
；ぃ
；3——截止阀（
？
；

4——压差计
；5——被试阀
；6——温度计
；7——流量计。

图 1 试验回路图

尺寸 ?B 应适合所选 O 形圈的槽口尺寸。

螺纹油口尺寸应适合被试阀的流量要求。

图 2 仅暗示了一个油口，代表 P、T、A 和 B 油口。

2.3 应使用流量可控的液压源。

2.4 回路中应装置溢流阀，预防系统压力过载。

2.5 为在被试阀上游测压点成立稳态液流，被试阀上游测压点与前端扰动源之间的距离应大于 10d，且管路平直内径一致。

2.6 被试阀上游测压点与被试阀之间的距离应至少为 5d，且管路平直内径一致。

2.7 为确保液流受扰动后鄙人游管路处的压力复原正常，被试阀和下游测压点之间的距离应至少为 10d，且管路平直内径一致。

2.8 温度丈量点与被试阀下游测压点之间的距离应至少为 5d，且管路平直内径一致。

2.9 流量计应设置在如 2.8 所描述的温度丈量点下游至少为 5d 的地位。不含流量调整职能的涡轮式或热式流量计宜装置在被试阀下游距测压点至少为 10d 处。

2.10 应使用与被试阀油口尺寸一样的管路和管接头。

注明：1——衔接底板
；2——尺度测压板
；3——测压套管
；4，6——密封圈
；5——被试阀。

图 2 尺度测压板

3、测压点

3.1 静态测压点应切合 ISO 9110-2 的划定。

3.2 对于丈量正确度的所有等级应使用统一测压点。

3.3 测压点不应设置在管路的最低点。
