今天给各人带来的是关于液压多路换向阀（以下简称多路阀）的耐压及耐久机能试验的内容 ，若是您对用于试验的多路阀机能试验系统感兴致 ，迎接与我们联系！
1、耐压机能
1.1 机能要求
多路阀应能接受其公称压力 1.5 倍的压力 ，不应有表泄漏、零件败坏及安全问题。
1.2 试验步骤
对各承压油口施加耐压试验压力。耐压试验压力为该油口最高工作压力的 1.5 倍 ，试验压力以每秒 2% 耐压试验压力的快率递增 ，至耐压试验压力时 ，保压 5min ，不应有表渗漏及零件败坏等景象。
耐压试验时各泄油口与油箱连通。

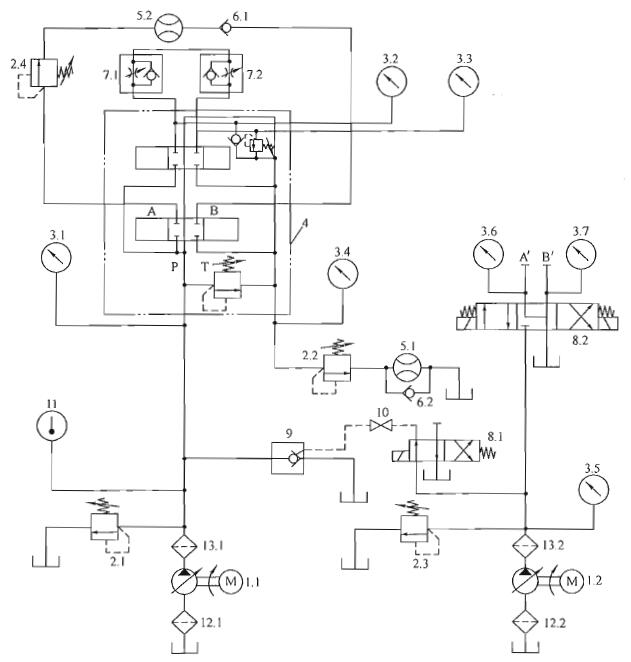

1.1、1.2——液压泵；2.1~2.4——溢流阀；3.1~3.7——压力表（对瞬态试验 ，压力表3.1应接入压力传感器）；
4——被测多路阀；5.1、5.2——流量计；6.1、6.2——单向阀；7.1、7.2——单向节流阀；
8.1、8.2——电磁阀；9——阶跃加载阀；10——截止阀；11——温度计；
12.1、12.2——过滤器；13.1、13.2——过滤器。
注：试验液动多路阀时 ，两端的节造油口别离与电磁换向阀8.2的A、B油口连通。
图 1 多路阀试验系统道理图
2、耐久机能
2.1 机能要求
a）耐久机能不应低于表1划定
表 1 耐久机能指标
| 机能要求 | 公称压力 MPa | |||
| 16 | 20 | 25 | 31.5 | |
| 换向次数 万次 | 50 | 50 | 25 | 25 |
| 内泄漏量增长值 mL/min | 内泄漏量增长值不应大于表 2、表 3 划定值的10% | |||
| 安全阀开启率 % | 安全阀开启率不应低于 80% | |||
| 零件磨损 | 零件不应有异常磨损和其他大局的败坏 | |||

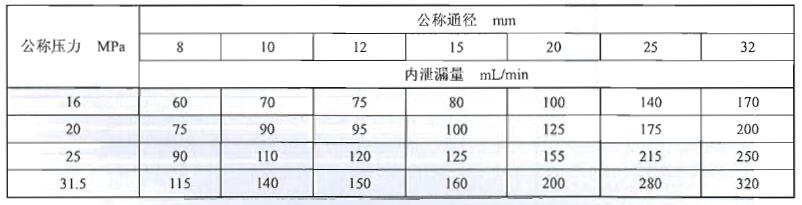

表 2 中立地位内泄漏量指标
表 3 换向地位内泄漏量指标
b）安全阀开启率 /PK 和关合率 /PB 应按公式（1）和公式（2）推算。
/PK=PK/PD*100% · · · · · · · · · · · · （1）
/PB=PB/PD*100% · · · · · · · · · · · · （2）
式中：
PK——被试阀 4 的安全阀开启压力；
PB——被试阀 4 的安全阀关合压力；
PD——被试阀 4 的安全阀进口调定压力；
2.2 试验步骤
调节被试阀 4 的安全阀大公称压力 ，并使通过被试阀 4 的流量为试验流量。将被试阀 4 以 20次/min~40次/min 的频率陆续换向。在试验过程中 ，纪录被试阀 4 的换向次数与安全阀作为次数 ，并在达到寿命指标所划定的换向次数后 ，查抄被试阀 4 的重要零件。
