今天给各人带来的分享是关于大容积钢质无缝气瓶的试验和检验判定凭据的内容。

1、壁厚和造作公差

1.1 壁厚不应低于最幼设计壁厚，且筒体的壁厚误差不应超过 ±20%。

1.2 筒体表径误差不应超过公称设计值的 ±1%。

1.3 筒体的圆度，即在统一截面上的最大表径与最幼表径之差不应超过该截面均匀表径的 2%。

1.4 筒体直线度不应超过筒体长度的 0.2%。

1.5 瓶体长度的造作误差不得大于 ±20mm，且不得大于图样划定值。

2、内、表观

2.1 瓶体内、表表表应光滑圆整，不应有肉眼可见的裂纹、折叠、波浪、沉皮、同化蹬装响强度的缺点。对氧化皮脱落造成的部门圆滑凹陷和允许选取的机械加工步骤断根缺点后的轻微痕迹允许存在，但应保障筒体最幼设计壁厚。

2.2 端部内、表表表不应有肉眼可见的缩孔、皱褶、凸瘤和氧化皮。端部缺点允许用机械加工步骤断根，但应保障端部设计壁厚。

2.3 端部与筒体应圆滑过渡，肩部不允许有沟痕存在。

3、瓶口螺纹

3.1 螺纹的牙型、尺寸和公差应切合有关尺度的划定。

3.2 螺纹表表进行磁粉检测或渗入检测的合格级别为 NB/T 47013.4 或 NB/T 47013.5 划定的 I 级。

4、瓶体热处置后各项机能指标测定

4.1 力学机能值

瓶体热处置后的力学机能值应切合表 1 要求。

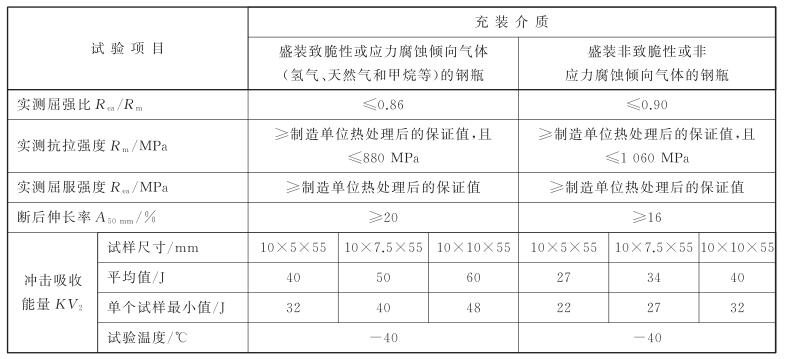

表 1 瓶体资料热处置后的力学机能

4.2 金相查抄

4.2.1 显微组织应为回火索氏体。

4.2.2 晶粒杜爪不低于 GB/T 6394 划定的 7 级。

4.2.3 内、表壁脱碳层深度别离不应超过 0.25mm 和 0.3mm。

4.3 压扁试验

压扁处应无裂纹。

4.4 冷弯试验

弯曲后试样应无裂纹。

5、端部解剖

端部解剖断面经酸蚀后不得有目视可见的缩孔、气泡、裂纹、同化物和折叠存在。

6、硬度试验

6.1 硬度值应在设规划定的最幼和最大抗拉强度对应领域之内，并且统一环向截面上的硬度值误差不应大于 30HB。硬度值与抗拉强度对应领域切合有关划定。

6.2 对于盛装氢气、天然气或者甲烷蹬仔致脆性、应力侵蚀偏差气体的冈炜，其瓶体硬度值不应超过 269HB；对于盛装非致脆性、应力侵蚀偏差气体的冈炜，其瓶体硬度值不应超过 330HB。

7、水压试验

7.1 在保压期间，压力表指针不应回降，瓶体不应泄漏或显著变形。

7.2 容积残存变形率不应大于 5%。

8、无损检测

超声检测了局应切合有关要求，磁粉检测了局应切合有关要求。

9、气密性试验

在公称工作压力 p 下，瓶体及所有螺纹联接处均不应泄漏。因装配而引起的泄漏景象，允许沉新试验。

10、水压爆破试验

10.1 实测爆破压力不应低于公称工作压力 p 的 2.5 倍。

10.2 爆破后应无碎片，维持一个整体，主破口应肇始于筒体。

10.3 主破口应为塑性断裂，即断口边缘应有显著的剪切唇，断口上不应有显著的金属缺点。破口裂缝不得延长超过瓶肩高度的 20%。

10.4 实测屈服压力与爆破压力的比值，应与瓶体资料实测屈服强杜纂抗拉强度的比值相近。

11、委顿试验

委顿循环次数至少达到冈炜设计使用年限乘以 750 次，并且至少达到 15 000 次，瓶体应无泄漏和分裂。

以上就是今天的分享！若是您对用于上述试验内容中压力试验有关的试验装置（如气瓶水压试验机、气密性试验机、水压爆破试验机、委顿试验机等）感兴致，迎接与我位移联系！电话：0755-8889 8859.
