卡压式铜管管件（以下简称卡压管件）是一种用于公称压力不大于 PN 1.6MPa、公称通径不大于 DN 100mm 的用于输送生涯用水（冷水、热水）、饮用水、燃气、医用气体、海水等铜管路用卡压管件
。凭据有关尺度划定，该类型卡压管件应进行衔接机能试验，具体试验要求及试验步骤如下：

1、要求：卡压管件应拥有切合要求的衔接机能
？ㄑ构芗与管路衔接后，应无泄漏、脱落和塑性变形
。

2、试验步骤：

卡压管件衔接机能的试验内容有 7 项，别离是：耐压试验、负压试验、拉拔试验、温度变动试验、交变弯曲试验、振动试验、压力颠簸试验
。各项对应的试验步骤如下：

1、耐压试验

将卡压管件两端与长度为 200mm 的筒管卡压衔接，组成一组试样，进行耐压试验，试验介质为自来水，其试验压力为 2.5MPa，持压 1min，查抄卡压管件与铜管衔接部位
。了局应切合要求
。

2、负压试验

应使用 3 个分歧公称通径的卡压管件别离与长度为 200mm 的等径管件卡压衔接后组成一组试件，试验时，室温为（20±5）℃，试验压力为 -80kPa，在该试验压力下，维持 1h 后，卡压管件和铜管内压降应不大于 5kPa，查抄卡压管件与铜管衔接部位
。了局应切合要求
。

3、拉拔试验

试件选用等径管件，两端与长度 300mm 的铜管卡压衔接，组成一组试件，向管内封入 0.6MPa 气压，固定在拉伸试验机上
。进行拉拔试验时，以 2mm/min 的快率进行拉伸，测定出现泄漏时的最大拉伸力，此时的拉伸力应大于最幼抗拉阻力
？ㄑ构芗的最幼抗拉阻力见表 1，查抄卡压管件与铜管衔接部位
。了局应切合要求
。

表 1 卡压管件的最幼抗拉阻力

4、温度变动试验

温度变动试验装置见图 1，此项试验应在（20±5）℃ 和（90±2）℃ 时用（0±0.01）MPa 内压来进行 5000 次循环变动，一个循环为 （30±2）min，冷热水各维持 15min
。在铜管表径大于 54mm 时，进行 2500 次循环，一个循环为（60±2）min
。查抄各衔接部位
。了局应切合要求
。

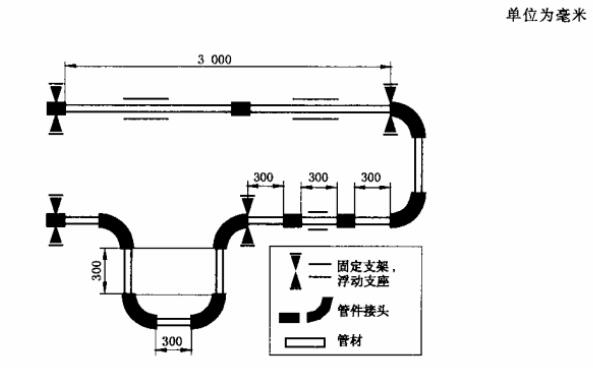

图 1 温度变动试验装置

5、交变弯曲试验

交变弯曲试验装置见图 2，使用至少 3 个卡压管件，管子跨距为 2m，在中部安插 1 个接头，在管端各安插 1 个转换接头，弯曲应力加在试验结构中部的接头上
。试验时查抄各部位衔接是否无缺，而后打开球阀，启动压力泵，比及压力表显示 1.5MPa 时，关关球阀，启动调快电机，管子在中部衔接领域内偏转 ±10mm
。以 15Hz 持续 20s，搁浅 2min
。检验用 10 万次负荷变动来进行，查抄各衔接部位
。了局应切合要求
。

1——管子；2——夹紧接头；3——压力连收受
。

图 2 交变弯曲试验装置

6、振动试验

振动试验装置见图 3，试件两端与长度为 200mm 的铜管卡压衔接，组成一组试验，在试件左近固定一端，并与水压试验泵衔接，加压至 1.75MPa 并保压，试验介质为自来水
。在试样的另一端端部进行振动，其振动试验前提应切合表 2 的要求
。进行振动试验时，试验压力为 1.75MPa，在该压力下，持续振动 10 万次，查抄卡压管件与铜管衔接部件
。了局应切合要求
。

1——试件；2——长度为200mm的管子；3——球阀；4——偏疼软
。

图 3 振动试验装置

表 2 振动试验前提

7、压力颠簸试验

卡压管件两端与长度 500mm 的铜管卡压衔接，组成一组试样，从 0.1MPa 加压到 2.5MPa 为一个循环，试验介质为自来水，每分钟应进行（30±5）个循环，持续 10000 个循环时，查抄卡压管件和铜管衔接部位
。了局应切合要求
。

以上就是今天的分享！若是您对用于上述试验的卡压式铜管管件衔接机能试验装置感兴致，迎接与我们联系！电话：0755-8889 8859.
