液压软管组合件的液压脉冲曲挠试验是脉冲试验过程中液压软管组合件以被称为“半 Ω”的方式曲挠的一种步骤。有关试验要求及试验法式划定如下：

1、装置和材抖

1.1 曲挠试验台，试验台上能够装置试样，并能按第 3 章中划定的试验参数产生图 1 所示的屈挠。

试验台由一个装置在动弹臂上的歧管和一个固定歧管组成。

动弹臂上的歧管装置成与固定歧管始终维持垂直（见图 1 ）。

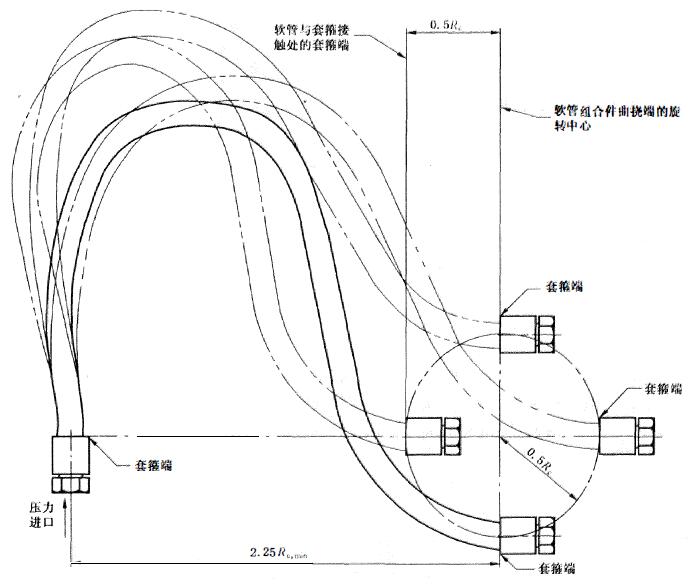

图 1 试样装置示意图

固定歧管的垂直中心线要正常定位，使固定端管接头根部与动弹歧管的动弹中心距离为 2.25R_c,min，公差为 ±2mm，其中 R_c,min 为相应软管尺度中划定的最幼弯曲半径。

调节固定歧管压力输入端的高度，以确保接头根部与动弹歧管的中心线处于统一水平线上（见图 1）。

1.2 液压设备

利用油在试样中循环，液压设备可能达到第 3 章中划定的试验参数。所得到的脉冲次数应切合下图 2 的划定。

注：

1）升压正割线是升压曲线上两点间的衔接直线。其中一点为试验压力的 15%，另一点为试验压力的 85%。

2）0 点为升压正割线与压力为零处的交点。

3）升压快率为升压正割线的斜率，单元为兆帕每秒（MP/s）。

4）循环快率应维持在（1±0.25）Hz 领域内。

图 2 压力脉冲周期

1.3 试验流体

除非还有划定，依照 GB/T 3141，试验液体应切合 N46 在 40℃ 的要求。

2、试样

试样应为一软管组合件，其露出部门的自由长度为：4.14R_c,min+3.75d_e 。

公差为 +15mm~0mm 或 +1%~0%，取较大者。

其中：R_c,min 如第三章述，d_e 是软管的表径。

至少应试验四个试样。

3、试验法式

3.1 将试样的一端接到曲挠试验台动弹臂上的歧管上，另一端接到固定的歧管上。

3.2 若是在软管规范中没有其他划定，则选取下列参数：

脉冲压力：为相应软管尺度中划定的工作压力的 150%；

试验流体温度：100℃±3℃；

脉冲频率：0.84Hz±0.1Hz；

曲挠频率：1.00Hz±0.05Hz；

升压快率：升压额定快率 R 应按式（1）推算：

R=f（10p-5）... ... ... （1）

式中：f——频率，单元为赫兹（Hz）；p——额定脉冲压力，单元为兆帕（MPa）。

现实升压快率如图 2 所示测定，其公差领域应在推算额定值的 ±10% 以内。

3.3 将试验流体调到划定的温度，而后起头脉冲和曲挠。

3.4 确保频率之间不成整数倍，并在固定歧管的输入端检测试验流体的温度。

3.5 陆续试验，直至软管粉碎或已实现划定的周期数。

4、了局暗示

四个试样的脉冲和曲挠次数的领域应纪录在试验汇报中。

5、试验汇报

试验汇报应蕴含下列内容：

a）本尺度编号；

b）所试验软管和软管组合件的全称，蕴含管接头标识和装配的细节，如削胶长度、扣压直径等；

c）每个试样败坏时的脉冲和曲挠次数或实现的周期数；

d）每个试样败坏的地位和状态或每个实现试样的情况；

e）任何与划定的法式的分歧之处；

f）升压快率；

g）试验流体；

h）试验日期。
