液压电磁换向阀的耐久性试验是指在在额定工况下，电磁换向阀成能接受耐久性指标（见尺度《JB/T 10365-2014 液压电磁换向阀》中表 A.2 或表 A.4）划定的作为次数，其零件不应有异常磨损和其他大局的败坏，各项机能指标降落不应超过划定值的10%

。具体试验步骤如下：

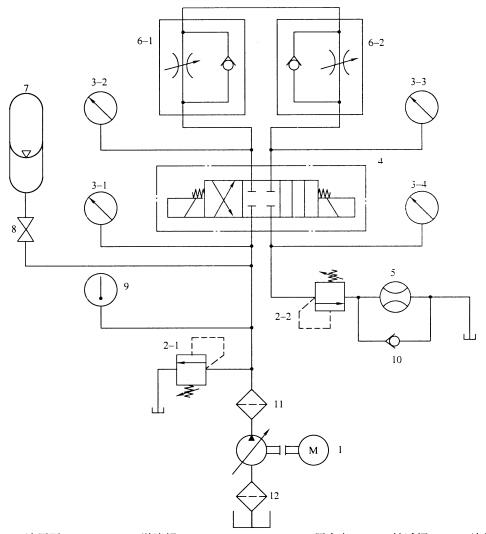

1、液压电磁换向阀机能试验回路道理图（下图1）：

1——液压泵
；2-1、2-2——溢流阀
；3-1、3-2、3-3、3-4——压力表
；4——被试阀
；5——流量计
；

6-1、6-2——单向节流阀
；7——蓄能器
；8——截止阀
；9——温度计
；10——单向阀
；11、12——过滤器

。

图 1 试验回路道理图

2、液压电磁换向阀耐久性试验步骤步骤：

调节溢流阀 2-1 和向节流阀 6-1（或节流阀 6-2），使被试阀4的P油口压力为额定压力，再调节溢流阀 2-2，使被试阀 4 的 T 油口压力为划定背压值，并使通过被试阀 4 的流量为试验流量、利用换向阀耐久性试验台将被试阀 4 以（20?40）次/min的频率陆续换向，纪录被试阀 4 的作为次数，在达到耐久性指标所划定的作为次数后，检査被试阀 4 的重要零件和重要机能指标

。
