今天给各人带来的分享是关于流量节造阀的试验步骤内容。

1、稳态流量——压力个性试验

被控流量和旁通流量应尽可能在节造部件设定值和压差的全数领域内进行丈量。

1.1 压力赔偿型阀

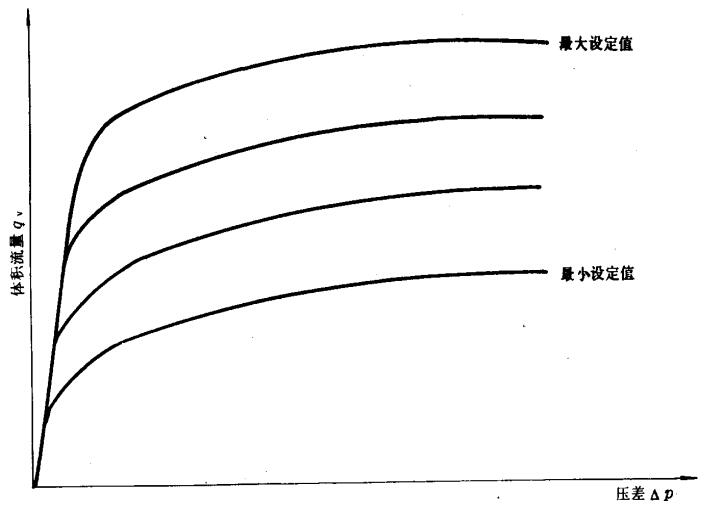

在进口和出口压力的划定增量下,对指定的压力和流量从最幼值至最大值进行测试（见图5曲线）。

1.2 无压力赔偿型阀

参照GB 8107—87《液压阀压差一流量个性试验步骤》有关条款进行测试。

2、表泄漏量试验

对有表泄口的流量节造阀应测定表泄漏量，试验步骤同1；娉鼋诹髁俊共罡鲂院统隹诹髁俊共罡鲂。进口流量与出口流量之差即为表泄漏量。

3、调节节造部件所需"力"（泛指力、力矩、压力）的试验

在被试阀进口和出口压力变动领域内，在各组进、出口压力设定值下，扭转节造部件的调节设定值，使流量由最幼升至最大（正行程），又由最大回至最。ǚ葱谐蹋，测定各调节设定值下的对应调节"力"。

在每次调至设定地位之前，应陆续地对被试阀作10次以上的全行程调节的操作，以预防由于淤塞引起的卡紧力影响丈量。同时，应在调至设定地位时起60s内实现读数的丈量。

每实现10次以上全行程操作后，将节造部件调至设定地位时，要按划定行程的正或反来确定调节作为的方向。

注：需测定背压影响时，本项测试只能选取图1所示冋路。

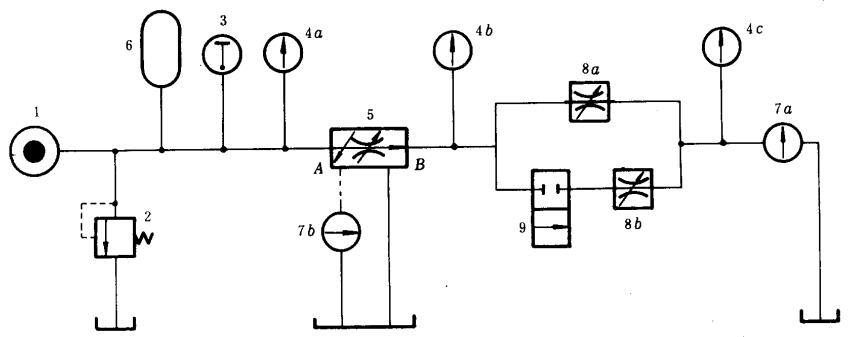

图1 流量节造阀用作进口节流和三通旁通节流时的试验回路

1——液压源；2——溢流阀；3——温度计；4——压力计（做瞬态试验时用高频响应压力传感器）；

5——被试阀；6——蓄能器（必要和可能的情况下加设）；7——流量计（选取瞬态试验第二种步骤时用

高频响应流量传感器）；8——节流阀；9——二位二通换向阀

4、带压力赔偿的流量节造阀瞬态个性试验

在节造部件的调节领域内，测试各调节设定值下的流量对功夫的有关个性。

进口节流和三通旁通节流的试验回路，按图1所示，对被试阀的出口造成压力阶跃来进行试验。出口节流和旁通节流的试验回路别离按图2和图3所示，对被试阀进口造成压力阶跃来进行试验。

图2 流量节造阀用作出口节流的试验回路

1——液压源；2——溢流阀；3——温度计；4——压力计（瞬态试验时用高频响应压力传感器）；

5——被试阀；6——蓄能器（必要和可能的情况下加设）；7——流量计（选取瞬态试验第二种步骤时

用高频响应传感器）；8——节流阀；9——二位二通换向阀

注：阀5和阀8之间用硬管衔接，其间容积尽可能幼。

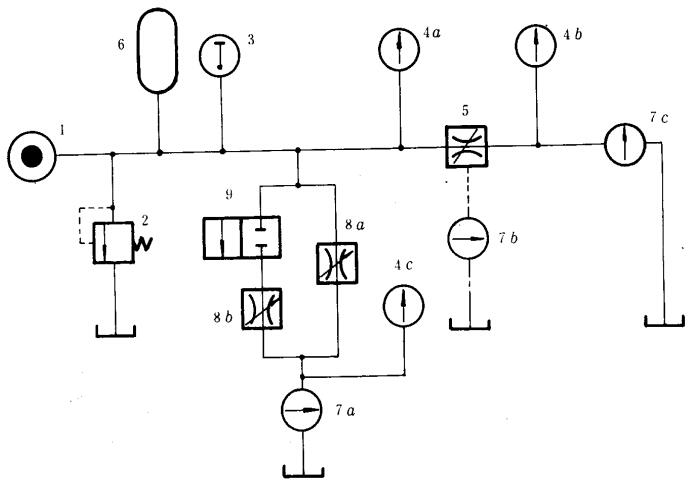

图3 流量节造阀用作旁通节流时的试验回路

1——液压源；2——溢流阀；3——温度计；4——压力计（瞬态试验时用高频响应压力传感器）；

5——被试阀；6——蓄能器（必要和可能的情况下加设）；7——流量计（选取瞬态试验第二种步骤时

用高频响应传感器）；8——节流阀；9——二位二通换向阀

注：阀5和阀8之间用硬管衔接，其间容积尽可能幼。

在进行瞬态个性测试时可不思考表泄漏量的影响。

4.1 在图1?图3中，阀9的操作功夫（参阅图4）应满足下列两个前提：

a）不得大于响应功夫的10%；

b）最大不超过10ms。

4.2 为得到足够的压力梯度，必须限杜淄液的压缩影响。检验步骤见式（1）。

dp/dt=q_vs · Ks/V ... ... ... ... ... ...（1）

由式（1）估算压力梯度。其中qvs是测试起头前设定的稳态流量；Ks是等熵体积弹性模量；V是被试阀5与阀8 a和 8 b之间的连通容积；p是阶跃压力（在图1和图2中，由压力表4 b读出；在图3中，由压力表4a读出）。式（1）估算的压力梯度至少应为实测了局（见图4）的10倍。

4.3 瞬态个性试验法式

a）关关阀9，调节被试阀5的节造部件，由流量计7 a读出稳态设定流量q_vs调节阀8 a，读出流量q_vs流过阀8a时造成的压差Δp₂（下标"2"暗示流量q_vs单独通过阀8a的工况），用式（2）推算：

K=q_vs/√Δp₂ ... ... ... ... ... ...（2）

由式（2）求出阀8a的系数K。对图1、图2和图3，Δp2别离是压力计4b和4c、4a和4b及4a和4c的读数差。

b）打开阀9，调节阀8b，读出qvs通过阀8a和8b并联油路所造成的压差Δp1（下标"1"暗示流量q_vs通过并联油路的工况）。压差的读法与压差Δp₂读法一样。

在瞬态过程中，当流量q_vs为式（3）时：

q_v=q_v1=K√Δp₂  ... ... ... ... ... ...（3 ）

能够以为是被试阀响应功夫的肇始时刻，称q_vs为肇始流量（见图4）。

c）操作阀9（由开至关），造成压力阶跃进行检测。

4.4 测试步骤

选择下述步骤中的一种进行瞬态个性测试：

a）第一种步骤——间接法（选取高频响应压力传感器），用压力传感器测出阀8a的瞬时压差Δp以式（4）求出通过被试阀5的瞬时流童q_v。

q_v=K√Δp  ... ... ... ... ... ...（4 ）

注：在这种步骤中允许选取频响较低的流量计，由于它只用来测读稳态流量。

b）第二种步骤——直接法（选取高频响应的压力传感器和流量传感器），直接用流量传感器读出瞬时流量。用压力传感器来校核流量传感器相位的正确性。

注：阀9操作功夫可参照图6确定。对第一种步骤，阀9操作的肇始时刻为Δp起头上升的时刻（图4上的B点），阀9操作的终止时刻为流最q_v起头上升的时刻（图4上的A点）。

图4 流量节造阀瞬态个性曲线

——瞬时流量q_v； ——压差Δp

实测压力梯度dp/dt，以B、C点连线的斜率推算
