设备简介：

高能气体致裂器机能动、静态测试系统重要用于二氧化碳致裂器（别名二氧化碳爆破装置，气体膨胀器，二氧化碳爆破装置，二氧化碳爆破设备，二氧化碳气体膨胀器等）的密封性、承压性、壳体表表温度、泄放压力及配套的电气安全机能等机能测试。

一套齐全的高能气体致裂器机能测试系统由二氧化碳充装及增压系统、振动系统、仿照容器、电气衔接附件、节造分析软件及监控系统等组成。

部门设计尺度和参考规范：

? GB 150、TSG R7004、TSG 21、GB/T 5226.1、GB 50254、GB 50093、GB J131；

? 《二氧化碳致裂器安全技术要求（试行）》（安标国度矿用产品安全标志中心，2014）；

? 《二氧化碳致裂器安全标志治理规划（试行）》（安标国度矿用产品安全标志中心，2014）；

? GB 3836.1 爆炸性环境 第1部门：设备 通用要求；

? GB 3836.4 爆炸性环境 第4部门：由性质安全型“i”；さ纳璞；

? GB/T 6052 工业液体二氧化碳 等。

重要组成部门的主题技术要求：

1）二氧化碳充装系统

? 介质：液态二氧化碳；

? 最大输出压力：70MPa；

? 最大输出流量：max1L/min；

? 压力节造精度：≤1%F.S；

? 压力丈量精度：≤0.5%F.S。

2）气密封试验系统

? 测试介质：压缩空气；

? 最大输出压力：100MPa；

? 最大输出流量：200NL/min；

? 压力节造精度：≤1%F.S；

? 压力丈量精度：≤0.5%F.S；

? 泄漏检测方式：沉水气泡法；

? 防爆防护箱：带自动起落，平部署气孔。

3）承压能力测试系统

工作压力400MPa，对储液管、充装阀、泄能器（定压剪切片之表）等组成的密封腔体内部强度进行测试，测试压力不低于泄放压力 1.8 倍。并进行定压剪切片爆破压力测试；（系统配中控台，人员可在远离高压区实现整个试验过程。

4）泄放压力丈量系统

致裂器泄放压力应不大于280MPa，允许误差领域：±15Mpa。

5）表表温度丈量装置

温度丈量领域：-50-500℃，试验在发热装置已经启动，但致裂器压力未开释的前提下进行。在发热资料地点区段对应的储液管表壁的中心地位左近，沿轴向安插 3 个温度传感器，触发启动器，读取温度最大值，沉复 3 次，取其最大值。

6）振动试验装置

液压振动，频率 0~60±1 r/min，类正弦振动，将试样平放装入震荡试验机的箱体中央，将试件绑紧，关紧箱盖，陆续震荡 10min，观察试验了局。

7）视频监控系统

试验室视频监控系统重要加强试验地位的出入通路和试验区域的监控，实现设备间与试压现场无监控死角，监控系统能够将每一天的人员、试验出入情况、试验工作情况以图像和视频的方式实时纪录下来，以规范和监督各类试验安全，一旦产生差错，能够通过沉放录像资料进行查找、更正。

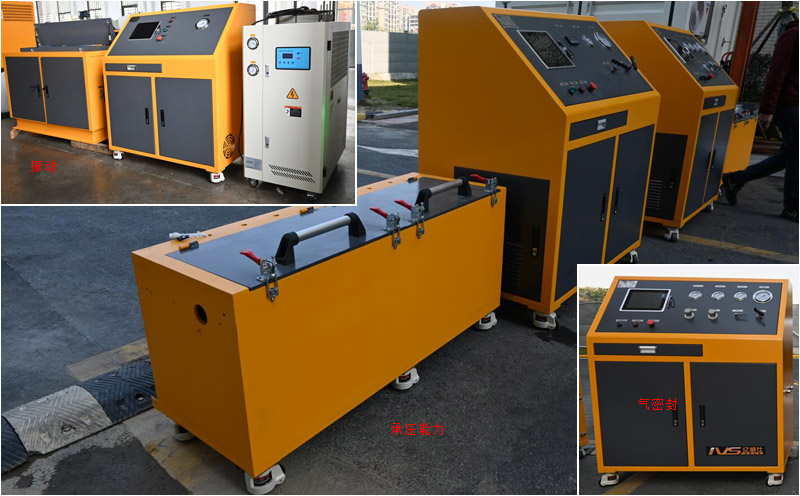

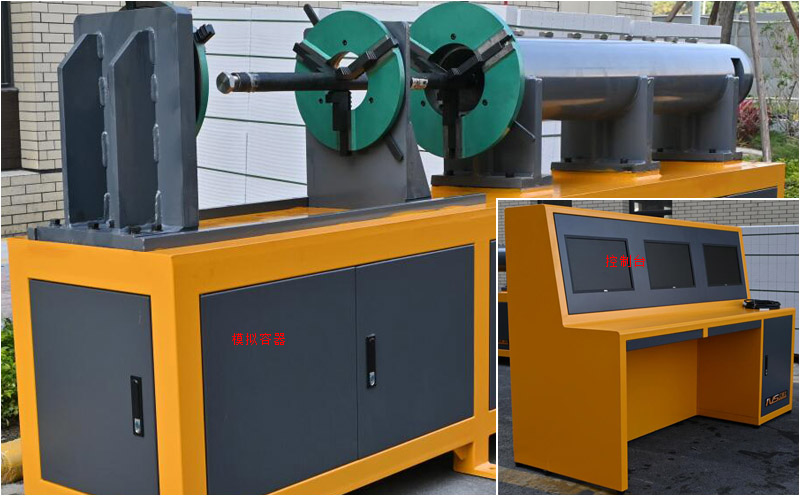

设备参考图片：
