设备简介：

智能球阀装试一体机重要用于阀门的组装与压力测试，蕴含阀门预装工位、拧紧工位及测试工位，能急剧进行阀门预装、拧紧与测试工作，压力测试蕴含工作试验、高低腔气密封测试、高低腔水压测试、壳体强度测试，还能够凭据检测必要进行壳体高压气压测试，系统自动实现判断是否合格，试验实现后从MES天生测试汇报

。出格合用阀门分娩厂家做产品组装与测试

。

参考执行尺度：

?  GB/T26480-2011 阀门的检验和试验；

?  JB/T8858-2004  闸阀静压寿命试验规程；

?  JB/T8859-2004 截止阀静压寿命试验规程；

?  JB/T88561-2004 球阀静压寿命试验规程

。

重要技术参数：

?  测试阀门通径：0-16" @ 16MPa；

?  试验介质：净水；（气密封试验时介质为压缩空气，试验压力为空气气源压力）

?  试验压力：16MPa；（1-16MPa可设定，泵最高压力可达24MPa）

?  泄露检测方式：水压泄露网络、气密封气泡检测；

?  压力传感器分三档，0～2 MPa、0～10 MPa、0～40 MPa，精度为0.5 级，其中0～2 MPa和0～10 MPa的配气控阀来实现自动切换，并装置安全阀进行；；

?  允许测试阀门结构长度（法兰距离）210~800mm；

?  测试工位最大压紧力：180T；

?  拧紧工位最大压紧力：100T；

?  阀门启关驱动：伺服电机驱动；

?  驱动扭矩：≤200N·m，扭矩可调，可能显示阀门启关扭矩值；

?  节造面板：设置阀门试验的各类参数，可能进行自动化和手动节造阀门试验，自动化节造选取触摸屏电脑进行操作；

?  试验关关功夫：保障在阀门在职一开度能精确定位；

?  设备自身应对环境和人身无中伤，并具备相应的防护措施，预防试验操作过程中对人员造成意表中伤

。

设备使用前提：

?  压缩空气：工厂压缩空气气源压力0.5-0.8MPa；

?  高压气源：气密封试验时的高压气源压力不低于试验压力；

?  电源：380VAC，50Hz,20kw

。

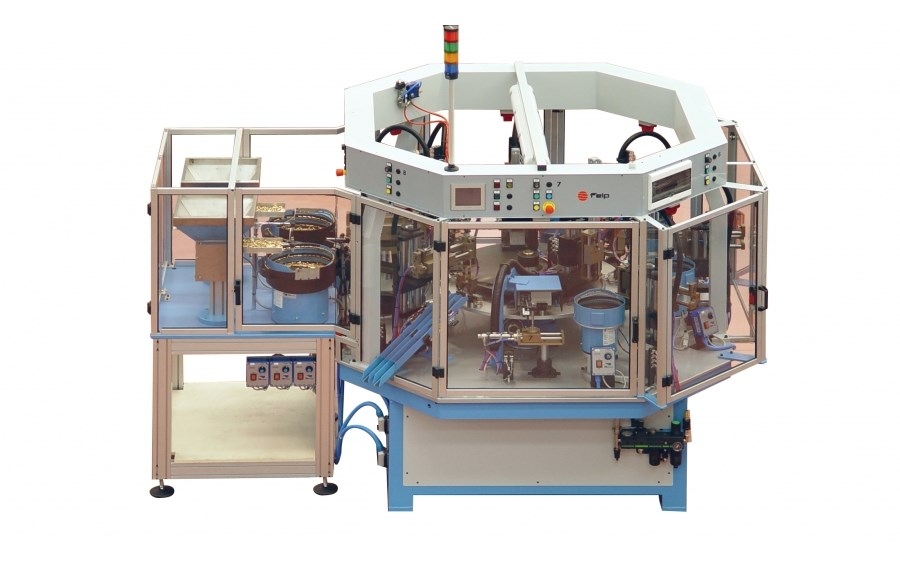

设备参考图片：
