设备简介：

井口安全节造系统（井口节造盘）（Wellhead control panel 简称：WHCP），也称为井口/井下安全阀节造系统，设备按节造井口数可分为单井口节造盘和多井口节造盘。

井口安全节造系统（井口节造盘）重要利用于油、气井地面及井下安全阀的节造，为野表无人值守环境的油（气）井提供安全；，可有效的预防或者削减油气井变乱。合用于陆地、海洋平台、人为岛、戈壁等各类野表环境的高压、高产、高危油（气）井。

设备拥有垂危关断，远程关断，工艺关断，火警关断等职能，动力可选取仪表风、天然气、氮气、太阳能、互换电、直流电。

重要技术参数：

?  节造井数：单井/多井；（常用1-20井，更高请征询）

?  节造阀门类型：井下安全阀（SCSSV）、地面安全阀（SSV）、ESDV、其它液动或气动阀门；

?  压力输出领域：0～30000PSI；（更高压力请征询）

?  环境温度：- 40～60℃；

?  易熔塞溶解温度：160℉（71℃）～281℉（138℃）*可；

?  防爆等级：不低于ExdIIBT4；

?  防护等级：不低于IP65；

?  柜体材质：不锈钢（304/316/316L）*可；

?  驱动方式：气动/手动/电动/太阳能。

可选配置与职能：

?  压力采集；温度采集；H2S气体探测；

?  可燃气体浓度探测；RTU；太阳能供电系统；氮气气源。

参考执行尺度：

?  SY/T 7603 石油天然气钻采设备 井口安全节造系统；

?  APISPEC6A 井口装置与采油树设备规范；

?  APISPEC14A 井下安全阀设备规范；

?  APISPEC14D 海上用井口上部安全阀和水下安全阀规范；

?  APIRP14B 井下安全阀系统的设计，装置，建理和操作；

?  APIRP14C 海上出产平台地面安整系统的分析、设计、装置和测试；

?  APIRP500 石油装置用电气设备地位分类的推荐规程；

?  APIRP55 若何操作含硫化氢的石油天然气出产装置及气体加工厂；

?  IEC60529 表壳防护等级（IP代码）；

?  IEC60079 电气防爆规范；

?  SY/T0310 滩海石油工程仪表与自动节造技术规范；

?  ASME VIII 压力容器建造规定；

?  ASMEB 31.3 工艺管路。

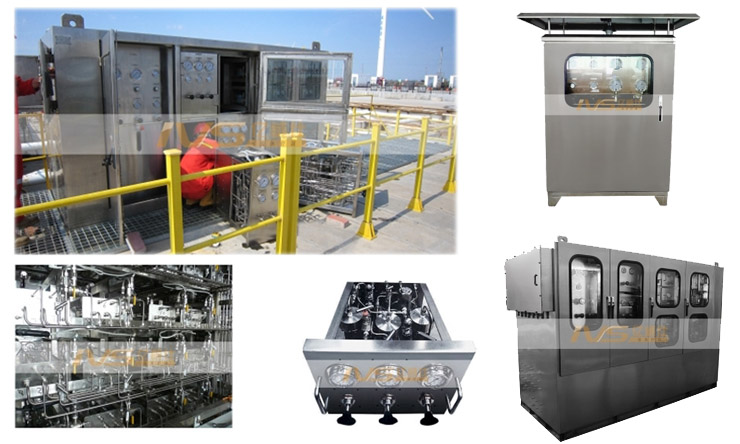

设备参考图片：

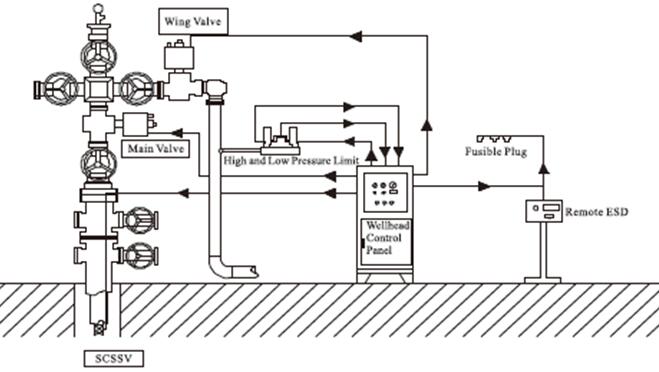

系统道理图：
