铝塑复合压力管的循环压力冲击试验步骤：

1、道理

在管路系统内
，按划定循环次数和频率周期交变地通入分歧压力值的流体
，查抄管材和管件衔接处的渗漏情况。

2、装置

2.1 交变液压系统

一个由空气压缩机、蓄能装置、压力节造阀、压力转换器等组成的交变压力系统
，见图 1。

注明：

1——电控箱；2——电磁阀；3——蓄能装置；4——压缩空气；5——手动阀；

6——水；7——空气；8——压力转换器；9——试验样管；10——恒温箱。

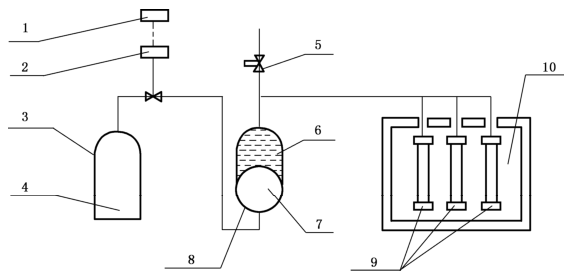

图 1 循环压力冲击试验示意图

2.2 仪器仪表

仪器仪表蕴含如下组件：

a）测温装置及温度自动节造系统。

b）压力表、压力传感器及自动压力节造系统。

3、试样造备

拔取试样 3 件
，每件试样由 1 个以上管件、2 段以上管材组成。试样长度大于 10 倍 d_n
，但不幼于 250mm。

4、试验环境及试样处置

按 GB/T 2918 的要求
，试验环境温度（23±2）℃
，试样状态调节功夫不少于 24h。

5、试验步骤

5.1 将试样注入水
，排出所有空气
，将试样端部封堵
，另一端与压力转换器衔接
，按划定压力、功夫、温度、循环次数给试验样管施加交变压力。

5.2 查抄管材与管件衔接处有无泄露。

6、试验汇报

试验汇报蕴含如下内容：

a）主张和要求；

b）产品名称和象征；

c）本尺度编号；

d）造作商名称；

e）试样数量、编号、尺寸；

f）试验了局；

g）试验日期。
