今天给各人带来的分享是关于家用太阳能热水系统储水箱（以下简称“储水箱”）-换热器压力降试验步骤的内容。

带换热器的储水箱应给出换热器压力降个性曲线 Δp-??。其中压力降 Δp 的单元为 Pa，流量 ? ?的单元为 kg/s。

1、试验装置

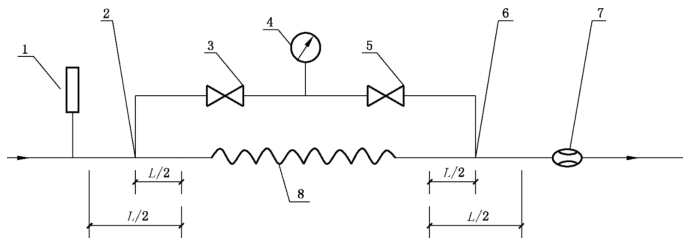

试验装置如图 1 所示，传热工质应从换热器热媒进口流向换热器热媒出口，测压点应设置在靠近换热器，且不受其他配管影响的直管部门。测压孔直径为 2mm~6mm 或 1/10 管径，此处管和孔的内壁表表应光滑无卷边。

注明：

1——温度计；2——进口压力测点；3——切换阀；4——差压变送器；5——切换阀；

6——出口压力测点；7——流量计；8——换热器；L≥4×直管内径。

图 1 压力降试验装置示意图

2、储水箱的筹备

对工质进行查抄，以确保其中无杂质。

应使用排气阀或其他适当步骤排出换热器中的空气。

3、试验法式

应在换热器正常工作的流量领域内测定其进、出口之间的压降。

在储水箱出产厂家没有提供标称流量领域的情况下，可凭据换热器容水量设定在 3L/min 的流量领域内进行压降丈量。

至少要在整个流量领域内均匀距离的 5 个流量值上进行丈量。

4、丈量

应丈量以下参数：

a）换热器工质进口温度 t_i；

b）工质质量流量 ??；

c）换热器进、出口之间工质压力降 Δp。

5、由丈量装置引起的压降

用来丈量工质压力降落的装置自身可能引起压降。应将储水箱从工质回路中取下，并将压力丈量装置短接，进行压降的零点校准。

6、试验前提

在试验期间，流量应恒定在设定值的 ±1% 以内。

在试验期间，传热工质的进口温杜爪恒定在 ±5℃ 以内。

在试验期间，储水箱温杜爪在环境空气温度 ±10℃ 以内。
