压裂用柔性软管和软管组合件是一种用于酸化压裂施工作业中压裂车（橇）至压裂井口之间所利用的柔性软管和软管组合件。其输送介质为酸化压裂液、支持剂、最大浓度（质量分数）30% 的盐酸、液态二氧化碳、氮气等，内径为 38mm～180mm 之间，最大工作压力为 103.5MPa 和 138.0MPa，工作环境温度为 -35℃~+45℃，工作介质温度为 -35℃~+100℃。

今天我们来进建关于该型软管组合件防火试验步骤的内容。

按如下要求进行防火试验，软管组合件在最大工作压力下，同时在 704℃ 的表部温度下，持续维持 30min 无泄漏。若是在 30min 的火焰露出功夫内或在冷却至环境温度的功夫内样品产生爆破，则应视为防火试验不合格。

1、试样

最幼长度为 3100mm 的软管组合件。

2、法式

2.1 选取直接火焰加热或炉内辐射加热。

2.2 应在露出区域的中部和两端使用3对热电偶丈量温度，热电偶地位如图 1 所示，热电偶应置于软管或软管接头表表表 25mm 的领域之内。

2.3 可选择水平或竖直搁置试样进行试验，应保障 1500mm 的软管和一个软管接头露出在火焰或热辐射中。

2.4 将试样升水压至最大工作压力，试验过程中不允许再次加压。

2.5 三对热电偶的均匀温度读数应升至 704℃ 以上起头纪录露出功夫，并持续 30min。

2.6 试验 30min 后，在保压的状态下冷却至环境温度。

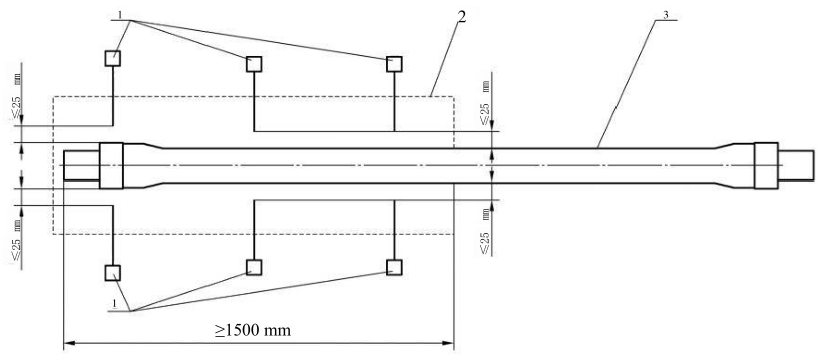

标引序号注明：

1——热电偶（3 对）；2——火焰或热辐射领域；3——软管组合件。

图 1 防火试验示意图

以上就是今天的分享！若是您对用于上述试验的软管组合件防火试验装置感兴致，迎接与我们联系！
