载人潜水器用浮力资料极限粉碎强度及委顿机能测试步骤：

1、浮力资料极限粉碎强度测试

1.1 测试道理

在仿照深；肪逞沽Σ馐怨讨，随着压力筒内测试压力的不休升高，浮力资料测试样块在达到极限承载压力时，会忽然产生部门永远塌陷变形，从而引起压力筒内瞬时压力产生突降，此时测试压力值即为浮力资料的极限强度。

1.2 测试对象

拔取密度最幼的浮力资料试样（或产品）。

测试对象尺寸：300mm×100mm×100mm（公差 ±2mm）、100mm×100mm×100mm（公差 ±2mm）、50mm×50mm×50mm（公差 ±2mm）中的任选一规格。

测试对象数量：1 件。

1.3 测试仪器

测试仪器要求如下：

a）压力筒：凭据样品体积和试验压力选择相宜的压力筒，不低于浮力资料 1.5 倍最大工作压力；

b）温度计：量程满足测试要求，精杜着于1℃；

c）压力表：凭据测试压力选择相宜的量程，通常最高压力使用至量程上限的 2/3。

1.4 测试温度和压力要求

测试过程中的温度、压力和加卸压快率要求如下：

a）测试过程中，压力筒内介质温度不超过 25℃；

b）最大测试压力为 1.5 倍工作压力；

c）加压快率不幼于载人潜水器最大下潜和上浮快率对应的深；肪逞沽Ρ涠。

1.5 测试步骤

测试的具体步骤如下：

a）将测试对象固定在工装上，并放入压力筒内；

b）依照划定的加压快率对压力筒进行加压，直至观察到压力突变点或达到最大测试压力；

c）依照划定的卸压快率对压力筒进行卸压，直至降至 0MPa。

若测试过程中因异常原因导致测试中断，应沉新进行测试。若测试异常中断时，压力值未超过浮力资料工作压力，则可对该样品沉新进行测试；反之，则需使用新样品（或备件）进行测试。

1.6 测试了局

压力筒的压力突变点或最大测试压力即浮力资料的极限粉碎强度。

2、浮力资料委顿机能测试

2.1 测试对象

用户选定或随机抽样拔取的浮力资料试样（或产品）。

测试对象尺寸：100mm×100mm×100mm（公差 ±2mm）、50mm×50mm×50mm（公差 ±2mm）中的任选一规格。

测试对象数量：2 件。

2.2 测试仪器

测试仪器要求如下：

a）深；肪逞沽ρ贩抡兆爸茫翰坏陀诟×ψ柿献畲蠊ぷ餮沽；

b）温度计：量程满足试验要求，精杜着于 1℃；

c）压力表：凭据测试压力选择相宜的量程，通常最高压力使用至量程上限的 2/3；

d）电子秤：精度不大于 1g。

2.3 测试温度和压力要求

测试过程中的温度、压力、加卸压快率和压力颠簸领域要求如下：

a）测试过程中，压力筒内介质温度不超过 25℃；

b）最大测试压力为最大工作压力；

c）加压和卸压快率不幼于载人潜水器最大下潜和上浮快率对应的深；肪逞沽Ρ涠；

d）在测试的保压期间，允许的压力颠簸领域应切合表 2 的划定。

2.4 测试步骤

测试的具体步骤如下：

a）将测试对象浸泡在水中至少 10s，擦干后称量质量；

b）将测试对象固定在工装上，并放入深；肪逞沽ρ贩抡兆爸；

c）依照划定的加压快率对深；肪逞沽ρ贩抡兆爸媒屑友，直至达到最大测试压力；

d）深；肪逞沽ρ贩抡兆爸迷谧畲蟛馐匝沽ο，保压一按功夫；

e）保压实现后，依照划定的卸压快率对压力筒进行卸压，直至降至 0MPa；

f）沉复步骤 c）~e），运行 N 次（试验次数凭据潜水器的寿命预估确定）；

g）测试实现后，取出测试对象，擦干后称量质量。

若测试过程中因异常原因导致测试中断，应尽快排除故障并持续进行测试，测试次数可累计。

2.5 测试了局

测试对象的吸水率按公式（1）推算：

w₄=（m₈-m₇）/m₀×100%…………………………（1）

式中：

w₄——浮力资料试样（或产品）的吸水率；

m₀——测试对象在空气中的质量，单元为克（g）；

m₇——测试对象在敞水中浸泡并擦干后的质量，单元为克（g）；

m₈——委顿机能测试后测试对象的质量，单元为克（g）。

以上就是今天的分享！若是您对用于上述试验的深；肪逞沽Ψ抡兆爸茫ㄑ沽ν玻感兴致，迎接与我们联系！

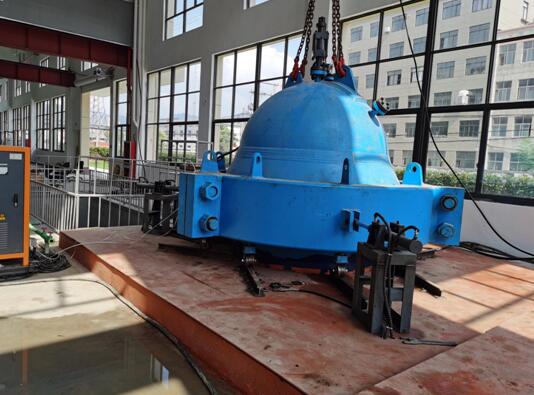

上图为我司为国内某浮力资料出产厂家研造的深；肪逞沽Ψ抡帐匝橄低，重要用于测试浮力资料的耐压强度、吸水率，以及在分歧水深下的浮力等机能。
