商用陈冯合器用液压软管总成（以下简称软管及软管总成）是一种公称内径为 6.3mm、压力合用领域为 0MPa～9MPa、温度合用领域为 -43℃～120℃ 商用陈冯合器用液压软管总成。

今天我们来进建关于该型软管总成压力脉冲试验的内容。

1、试样

应使用软管总成作为试样，其软管部门自由长度按如下公式（1）推算。

L=π（r+D/2）+2D··································································（1）

式中：

L——软管自由长度，单元为毫米（mm）；

r——软管最幼弯曲半径为 100mm；

D——软管表径，单元为毫米（mm）。

2、试验筹备

2.1 将试样衔接在压力循环装置上，应按图 1 装置。

图 1 试样装置示意图

2.2 压力循环装置应能施加 1.5MPa±0.3MPa 的压力，并能自动节造加压和泄压周期。

2.3 一个凹凸温试验箱，该凹凸温试验箱拥有恒温节造装置，可能在 -43℃±2℃、120℃±2℃ 和 23℃±2℃ 的前提下进行精确的恒温调节。

3、试验法式

3.1 将试样衔接到能施加 1.5MPa±0.3MPa 压力循环装置上。

3.2 将压力循环装置和试样内充斥划定的试验介质，并排出空气。

3.3 将试样搁置在内部环境温度为 23℃±2℃ 试验箱内，并维持 5min。

3.4 对试样施加以下循环压力：在 0.5s 内从常压加压至 1.5MPa±0.3MPa 压力，保压 1s，而后在 1s 内卸压至常压，如图 2 所示。

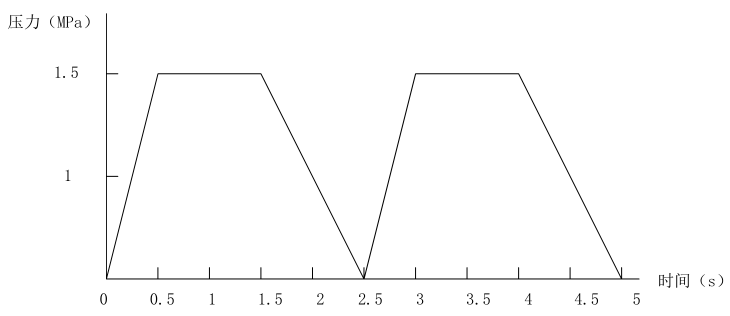

图 2 脉冲压力循环示意图

3.5 在 23℃±2℃ 下进行 67.5 万次循环压力试验。

3.6 而后将试验箱内部环境温度升到 120℃±2℃，并维持 5min。

3.7 在 120℃±2℃ 下沉复 3.4 循环压力，共进行 22.5 万次试验。

3.8 接着将试验箱内部环境温度升到 23℃±2℃，并维持 5min。

3.9 在 -43℃±2℃ 下沉复 3.4 循环压力，共进行 9000 次试验。

3.10 试验实现后，查抄软管总成是否有泄漏、部门膨胀等缺点，并在 3h 内按挨次进行软管总成最大膨胀量和密封试验。
