今天给各人带来的分享是关于卡套式管接头振动加循环脉冲试验步骤的内容。
1、试验准则
应对按图 1 划定的 3 组试验总成同时进行振动加循环脉冲试验，以确认处在振动中的管接头衔接可接受至少 50 万次压力峰值为 1.33 倍最大工作压力的脉冲冲击而不泄漏或零件不失效。
2、试验步骤
2.1 按图 1 所示装置和表 1 所述参数及步骤进行振动加循环脉冲试验。
2.2 按图 1 筹备试验总成与装置，应变片装置在图示划定的地位，计量长度 L 应不幼于表 2 的划定。
1——应变片；2——受驱端；3——液压源；4——试验总成；5——固定端。

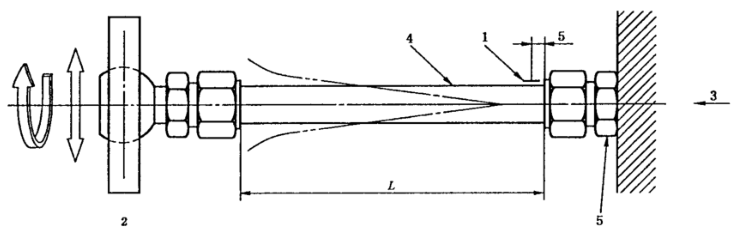

图 1 振动加循环脉冲试验总成与装置
表 1 振动加循环脉冲试验的参数及步骤
| 试验参数 | 参数值及步骤 |
| 试验介质 | 切合 GB/T 7631.2 要求的黏度不大于 GB/T 3141 划定的 VG32 的液压油（如 HM），或水，并记入试验汇报 |
| 试验压力 | 峰值为 1.33 倍接头最大工作压力、频率为 0.5Hz?1.25Hz 的图 2 所示的波形脉冲压力 |
| 应力水平 | 按管材最幼屈服强度的 25% a |
| 振动频率 | 20 倍脉冲频率 |
| 试验功夫 | 至少 50 万次脉冲 |
| 合格判定 | 出现可见泄漏或失效时的脉冲次数应不低于 50 万次 |
a 使用最幼屈服强度大于 235MPa 的管材，确定振动应力时应试虑管材自身的动态机能。 | |
表 2 最幼计量长度单元为毫米
| 管子表径 D0 | 最幼计量长度 L |
| D0≤20 | 250 |
| 20＜D0≤50 | 250 与 8D0 中的较大值 |
| D0＞50 | 400 与 8D0 中的较大值 |
3、试验件的再使用
通过本试验的零件不允许再用于其他试验，也不允许投入现实使用或退回库房。

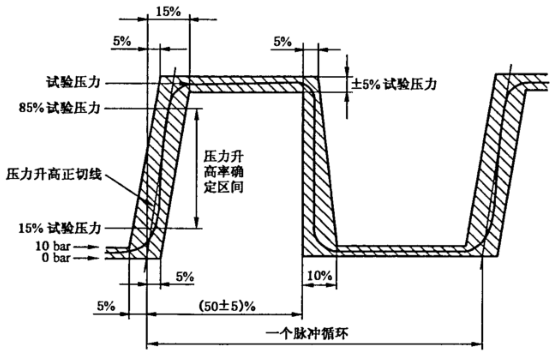

图 2 试验波形
以上就是今天的分享！若是您对用于上述试验的卡套式管接头振动加循环脉冲试验装置感兴致，迎接与我们联系！
