带压开孔用管路分流器（以下简称分流器）pipetee for opening hole under pressure，是指在管路运行状态下，使输送水从主管路流入分支管路的一种分流装置
。

今天我们来进建关于分流器密封机能试验步骤的内容
。

分流器的密封机能试验要求：在正常工作压力下，壳体无结构性危险、无泄漏
。密封件与壳体应衔接牢固，在使用过程中应无脱落景象
。按以下要求的步骤进行试验
。

1、试验用具

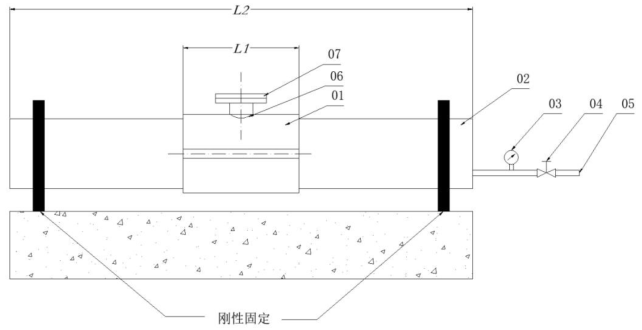

1.1 检验用具由管路、压力表、闸阀等组成，如图 1 所示
。

单元为毫米

注明：

01——分流器；02——管路；03——压力表；04——闸阀；

05——加压口；06——管路通孔；07——盲板
。

图 1 试验装置示意图

1.2 试验管路资料选取本文件划定的合用管路对应材质
。

1.3 管路有效长度 L2≥3×L1
。

1.4 试验管路管身应设有与分流器分流口相匹配的通孔，通孔尺寸切合见表 1
。

表 1 通孔尺寸领域

1.5 试验用压力表，其精度等级应不低于 1.0 级，最大量程为试验压力的 1.5 倍～3 倍
。

1.6 管路、给压管、压力表、闸阀各部件之间的连策该当牢固，且应在 2.5MPa 压力下无渗漏
。

2、试验步骤

2.1 将试样装置在管路上，通孔的中心该当与管路上的孔洞中心相沉合
。

2.2 向试样内注满水并排出气体，将分流器上的分流口用盲板密封好
。

2.3 以不超过 2MPa/min 的快率加压至 2.5MPa 压力
。

2.4 关关闸阀
。

2.5 5min 后观察压力表批示压力值是否显著降落
。

3、了局判定

保压 5min 以上，压力表值无显著降落，壳体无渗漏且无结构性危险，即判合格
。
