工业过程丈量和节造系统用压力/差压变送器的试验步骤及检验规定

0 编纂：PP电子 | 市场部 2025-05-28

工业过程丈量和节造系统用压力/差压变送器（以下简称变送器）的试验步骤及检验规定。

1、试验前提

除按 GB/T 17614.1 中有关划定表，补充下列前提和划定：

a）为便于查抄，通常以输出电流在负载电阻 250Ω 两端的电压降作为变送器输出信号；对选取数字信号传输的变送器，可选取能忽略自身示值误差的推算机监控软件采集的读数作为变送器的输出信号；

b）每项试验能够调整零点和量程，零点误差不得超过根基误差限之半；

c）变送器在接通电源后，应按造作厂划定的功夫进行预热，造作厂未规按时，预热不低于 30min；

d）影响量试验除非还有注明，通常测定一个影响量变动对输出的影响时，其他影响量应维持在参比工作前提领域内；

e）例行试验（验收试验或建理后的试验）应对用户与出产厂商协商确定的领域下限值、上限值和阻尼作调整后进行。

2、试验步骤

2.1 概述

为便于本部门的利用，将使用 GB/T 17614.1 和 GB/T 18271.1 中划定的通用试验法式和有关事项。

除按 GB/T 17614.1、GB/T 17614.2、GB/T 18271.2 和 GB/T 18271.3 尺度和条文中有关试验方律例定表，补充下列试验步骤。

2.2 单向静压

试验时，对正、负腔别离施加或解除额定工作压力的变动快杜爪尽量均匀变动，历时约 30s~90s，复原后，不变 30min 测试变动量。

2.3 机械振动

本试验按 GB/T 18271.3 的要求进行，振动试验频率 10Hz~150Hz，振动幅值 0.075mm，加快率幅值 9.8m/s?，定频振动功夫 30min。

2.4 绝缘电阻

本试验按 GB/T 18271.2 的要求进行，除造作厂还有划定表，选取公称试验电压为 500 V DC 兆欧表、历时 30s 进行试验。

2.5 绝缘强度

本试验按 GB/T 18271.2 的要求进行，除造作厂还有划定表，试验电压有效值为 500V AC、历时 1min。

2.6 电急剧瞬变脉冲群抗扰度

本试验按 GB/T 17626.4 和 GB/T 18271.3 的要求进行，严格度等级选取试验等级 3。

注：对 2 线造变送器的电源线试验电压峰值选 1kV。

2.7 浪涌抗扰度

本试验按 GB/T 17626.5 和 GB/T 18271.3 的要求进行，对 4 线造变送器的电源线使用电压最大值为 2kV 峰值（线对地）和 1kV 峰值（线对线）。其他使用电压最大值为 1kV 峰值（线对地）和 0.5kV 峰值（线对线）。

2.8 静电放电抗扰度

本试验按 GB/T 17626.2 和 GB/T 18271.3 的要求进行，严格度等级选取试验等级 3。

2.9 工频磁场抗扰度

本试验按 GB/T 18271.3 的要求进行，严格度等级选取试验等级 4。

2.10 射频电磁场抗扰度

本试验按 GB/T 17626.3 和 GB/T 18271.3 的要求进行，严格度等级选取试验等级 3。

2.11 密封性试验

将额定工作压力引入变送器丈量部门，堵截压力源密封 15min，用压力表观察密封性，前 10min 允许压力表指针稍有改观，后 5min 内压力降落不得超过额定工作压力的 2%。

2.12 抗运输环境机能试验

变送器在运输包装前提下，应能符合JB/T 9329 的要求，其中高温选 +55℃，低温选 -40℃，相对湿度为 95%（25℃），包装件沉量幼于 100kg 时，自由跌落高度取 250mm。试验后在参比工作前提下天然回温不少于 24h，而后拆除包装，允许调整零点和量程，查抄 GB/T 28474.1-2012 的表 4 中 1、2、3、4 和表 5 中 10、11 及 3 要求。

2.13 表观

目测进行查抄。

2.14 靠得住性试验

按 JB/T 50187 划定步骤进行查核。

3、检验规定

3.1 出厂试验及验收试验

每台变送器须经技术检验部门检验合格后方能出厂。变送器出厂试验应按表 1 划定进行。

若用户赞成按 GB/T 2828.1 进行抽样验收时，验收检验可按出厂试验划定进行，不然由造作厂与用户协商确定。

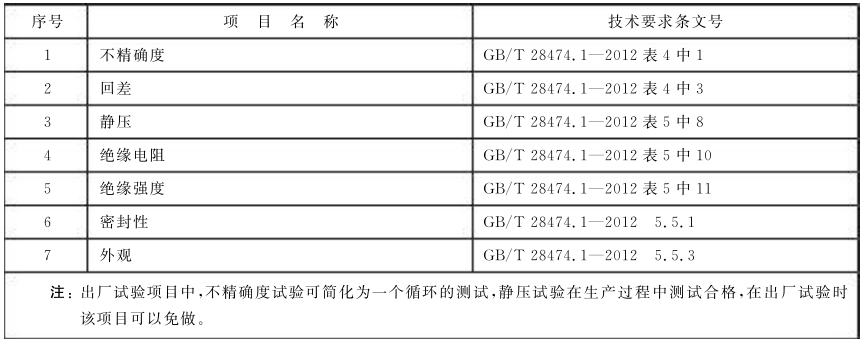

表 1 出厂试验项目

表 1 压力/差压变送器出厂试验项目表
