井口装置和采油树的气密封试验-PSL3G、PSL4：

1、通用要求

所有气密封试验应满足如下要求。

a）选取氮气、空气或者在试验期间能维吃禅态的混合气体作为试验介质。

b）在环境温度下，试件齐全浸没在水池中；或者所有封关介质的承压件、密封件和其他有潜在泄漏点或排出口浸没在水池中，以确保可能观察到所有泄漏，驱动器部件（如电动机）、手动阀传动链部件（如推力轴承）能够在浸没领域之表。

c）保压期从试验装置和压力丈量仪表与压力源隔离，且压力源泄压为零起头计时。

d）试验在本体充填油脂之前进行，装配中准许使用光滑剂。除锻件资料做成的本体和其他承压件表，试验在油漆之前实现。

e）如有可能，压力天堑贯通装置和附件在试验前实现装置。若设计有独立的二次隔离装置，在试验中不应使用该二次隔离装置。若是压力天堑贯通装置和附件在最后的试验中没有装置，则按“6”进行带附件壳体气密封试验；

_{注：本条款对双向封隔或者埋入式止回阀不合用。}

f）用非金属密封件试验夹具封堵带法兰的本体的步骤不合用于气密封试验。

2、验收准则

如下验收准则合用于本体气密封、阀座气密封、倒密封和带附件光体气密封试验。

a）对 PSL3G、PSLA 的阐阀、球阀、旋塞阀和软密封止回阀应满足如下要求：

1）在保压期内，水池中无可见气泡；

2）只有在保压期内水池内无可见的气泡，气密封试验压力降低不超过 2.0MPa，仍可接受。

b）对于 PSL3G 的金属密封止回阀准许的最大可见泄漏应切合 GB/T 13927 的 C 级要求。

3、本体气密封试验

3.1 试验步骤——PSL3G、PSL4

表 1 中必要本体气密封试验的 PSL3G、PSL4 装置，除了进行本体静水压强度试验表，还应按如下要求进行本体气密封试验：

a）合用 GB/T 22513-2023 中 12.1~12.3.1 的要求；

b）阀和节流阀在部门隔启状态下进行试验；

c）本体气密封试验蕴含 1 次不少于 15min 的保压期；

d）试验压力不低于装置的额定工作压力。

3.2 验收准则

对于 PSL3G、PSL4，应按“2”的验收准则执行。

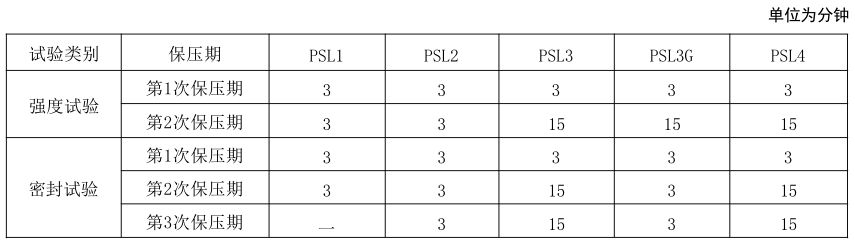

表 1 静水压试验保压期时长

4、阀座气密封试验

4.1 试验步骤-PSL3G、PSL4

阀座气密封试验应满足如下要求。

a）合用 GB/T 22513-2023 中 12.1~12.3.1 的要求。

b）阀座高压气密封试验：

1）试验压力不低于装置的额定工作压力，气体压力施加于阀的一侧，关关阀板（旋塞或者阀球），另侧通大气。双向阀在 2 个方向均进行试验，除止回阀鄙人游试验表，单向阀按阀体上指明的方向进行试验。对开式闸阀可同时进行 2 个阀座试验；

2）至少保压 15min，监督泄漏；

3）试验压力降为零；

4）除止回阀表，在第 1 次试验和第 2 次试验期间阀门应齐全开启和关关 1 次。

c）阀座低压气密封试验：

1）下列试验压力应施加在关关的阀板（旋塞或者阀球）的统一侧；

2）PSL3G 阀门，第 2 次阀座气密封试验压力为 2.0MPa±0.2MPa；

3）PSL4 阀门，第 2 次阀座气密封试验应为其额定工作压力的 5%～10%；

4）至少保压 15min，监督泄漏；

5）试验压力降为零。

d）双向阀按上述一样的法式在闸板（旋塞或者阀球）的另一侧再次试验。

4.2 验收准则

阀座高压气密封试验的验收准则应按“2”执行。

阀座低压气密封试验的验收准则：在保压期内水池内无可见气泡，且试验压力降低不超过 0.2MPa。

5、倒密封的气密封试验闸阀

5.1 利用

若是造作商或者采购方必要，倒密封的气密封试验应按如下要求进行：

a）对 PSL4 闸阀，全数进行倒密封的气密封试验；

b）对 PSL3G 闸阀，选做倒密封的气密封试验。

本试验能够和其他气密封试验一路进行。

5.2 试验步骤 PSL3G、PSL4

PSL3G（合用时）和 PSL4 闸阀，倒密封的气密封试验满足如下要求。

a）合用 GB/T 22513-2023 中 12.1~12.3.1 的要求。

b）倒密封高压气密封试验 PSL3G、PSL4：

1）试验压力不低于额定工作压力，压力施加于阀腔，以便阀腔成立背压；

2）在试验期间，主填料和倒密封之间或者其他更换填料装置的区域应排空；

3）保压并监督泄漏至少 15min；

4）试验压力降为零。

_{注：如有必要，封关阀门两端，能够更好地保障试验压力施加于倒密封地位。}

c）倒密封低压气密封试验 PSL4：

1）如下试验压力施加于阀腔，以便阀腔成立背压；

2）倒密封低压气密封试验应为其额定工作压力的 5%～10%；

3）保压并监督泄漏至少 15min；

4）试验压力降为零。

5.3 验收准则

PSL3G（合用时）和 PSL4 闸阀，倒密封的气密封试验的验收准则应按“2”的划定执行。

6、带附件壳体气密封试验

6.1 利用和试验步骤 PSL3G、PSL4

若是任何压力天堑贯通装置和附件在最后气密封试验保压期内没有装置，应在这些附件和压力天堑贯通装置装置实现后执行带附件壳体气密封试验。满足如下要求：

a）合用 GB/T 22513-2023 中 12.1~12.3.1 的要求；

b）若是压力天堑贯通装置蕴含 1 个独立的二次隔离装置，在带附件壳体气密封试验期间该二次隔离装置应不使用；

c）试验 1 次，保压期至少 3min；

d）试验压力应不低于装置的额定工作压力。

_{注 1：6 的带附件壳体气密封试验与 PSL1、PSL2、PSL3 装置的带附件光体静水压试验只选做其中之一的试验。}

_{注 2：若是在最后的静水压或者气密封试验中某部件的压力天堑贯通装置被拆除，则用带附件本体气密封试验验证该部件的压力天堑贯通装置的密封整体性。}

6.2 验收准则

对于 PSL3G 和 PSL4 的闸阀，验收准则应按“2”的划定执行。
