家用和类似用处饮用水处置装置（以下简称“饮用水处置装置”）的结构机能试验：
1、结构要求
饮用水处置装置在进行表 1 划定的静水压力试验和循环压力试验时应无渗漏或分裂景象。
表 1 结构整体性测试要求
| 序号 | 饮用水处置装置 | 静水压力测试 a | 循环压力测试 a |
| 1 | 建设表径 <203mm 承压部件的系统 b | 3 倍最大工作压力或 2.07MPa | 从 0 到 1.04MPa 或最大工作压力下循环 100 000 次 |
建设表径 ≥203 mm承压部件的系统 b | 1.5 倍最大工作压力或 1.04MPa | 从 0 到 1.04MPa 或最大工作压力下循环 100 000 次 | |
| 2 | 非陆续盛开式排水的系统 c | 1.5 倍最大工作压力或 1.04MPa | 从 0 到 0.345MPa 循环 10 000 次 |
注 1：储水压力罐不进行上述试验。 注 2：进水端与大气连通且内部无增压装置的饮用水处置装置不进行上述试验。 | |||
a 若是表中列出可选择的压力值 ，测试应以较高的压力进行。 b 承压部件指滤芯等接受压力的部件。承压部件的表径以最幼值计。 c 非陆续盛开式排水的系统是指装置在输配水管网开/关阀门下游 ，且由开/关阀节造其出水的系统。在开/关阀门处于关关模式下 ，该系统不接受水网压力。如该开/关阀为使用者自有的 ，则应进行序号2的试验 ；如开/关阀由造作商提供 ，在开/关阀关关状态下 ，还应进行序号 1 的试验。 | |||
2、结构试验步骤
2.1 试验装置

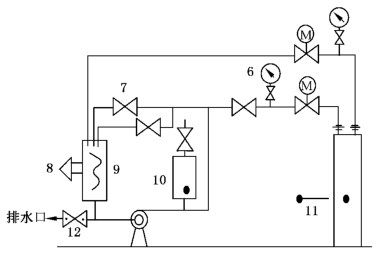

在进行结构机能试验时 ，应在封关隔离的环境下进行 ，以预防在试验过程中产生造成人员中伤或财富败坏的危险。循环压力和静水压力的试验装置如图 1 所示。
 |  |
| a）循环节造系统 | b）结构机能试验系统 |
标引序号注明：
1——低水位报警器 ；2——泵 ；3——计数器 ；4——电磁阀 ；5——循环按时器 ；6——压力表 ；7——减压装置 ；
8——低水位报警器 ；9——储水罐 ；10——空气缓冲罐 ；11——测试单元 ；12——排水装置。
图 1 结构机能试验装置示意图
2.2 静水压力测试
静水压力测试应依照下述步骤进行：
a）应使用温度为 13℃~24℃ 的水。测试过程中应不会有水在测试单元表表产生凝固 ；
b）测试系统应注满水并对系统进行冲刷以排气 ；
c）压力的上升快率不应超过 0.69MPa/s ，在 5min 内达到测试产品尺度划定的压力 ；
d）测试压力应维持 15min。应定期查抄系统直到测试实现以查看其是否漏水。
注：对于非陆续水源供水的饮用水处置装置 ，将其人为补水模式改成在无压前提下自动补水模式运行试验 ；对于自带废水回流模式的饮用水处置装置 ，更换原水时可选取人为模式或工装模式运行试验。
2.3 循环测试
循环压力测试应依照下述步骤进行。
a）在整个测试期间水温应维持在（20±3）℃。试验起头时确保不会有水在测试的单元表表形成冷凝。
b）将待测系统的进水口衔接到测试仪器上。系统应依照正常使用状态运行 ，并带有可塞式下水管路。
c）注满待测设备而后充放水以将系统内的空气全数排出。
d）将计数器归零 ，或记下初始读数和初始循环压力。升压功夫不幼于 1s ，鄙人一次循环起头之前 ，待测系统的压力应回归到 0.014MPa 以下。
e）应依照划定压力进行循环测试。在每个测试周期实现时该当定期查抄一次系统的水密性。
注：对于非陆续水源供水的饮用水处置装置 ，将其人为补水模式改成在无压前提下自动补水模式运行试验 ；对于自带废水回流模式的饮用水处置装置 ，更换原水时可选取人为模式或工装模式运行试验。
