测试减压阀流量个性的可选步骤-测试设备：

1、测试回路

应选取图 1 所示的测试回路
。图 1 界说了测试回路的元件
。

_{注：图 1 所示的根基回路未蕴含必要的安全装置，掌管测试的人员充分思考人身与设备的安满是极为沉要的
。}

标引序号注明：

1——气源及过滤器；2、25——减压阀；3——截止阀；4、5——切合 ISO 6358-2 的等温气罐；

6、7——温度计；8、9、10——切合 ISO 6358-1 的测压管；11——被测元件；

12、13、14、15、16——压力传感器；17——纪录仪；18——气压计；

19、20——双向流动型的二位二通电磁阀；21、22、23——切合 ISO 6358-1 的转接头；

24——气罐；26、27——二位二通电磁阀或手动阀；28、29——排气阀；

p₁——进口压力；p₂——调节压力：p₃——等温气罐的压力：p₄——溢流压力；

p_u——气源压力；T₃——等温气罐温度
。

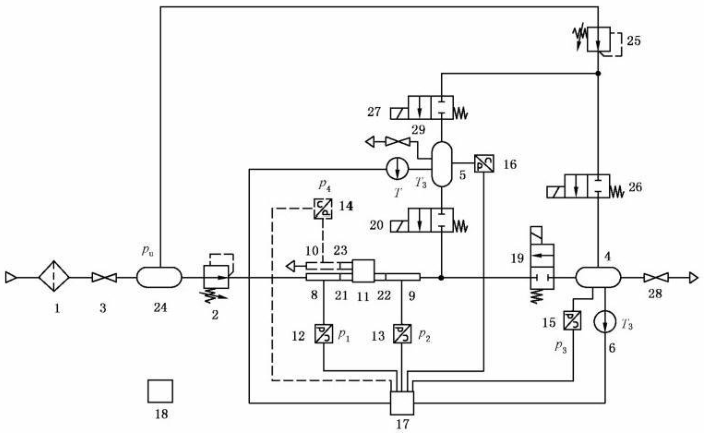

图 1 测试回路

2、通常要求

2.1 在测试回路中，应遵守造作商的注明装置和使用被测元件
。

2.2 应装置满足被测元件过滤精度要求的过滤器
。

2.3 测试回路应蕴含元件 1~元件 4、元件 6、元件 8、元件 9、元件 11~元件 13、元件 15、元件 17~元件 19、元件 21、元件 22、元件 24~元件 26 和元件 28，其余元件 5、元件 7、元件 10、元件 14、元件 16、元件 20、元件 23、元件 27 和元件 29 凭据 2.4 和 2.13 的划定选择
。

2.4 对于无溢流口或溢流口无接口的被测元件，无需元件 10、元件 14 和元件 23
。

2.5 电磁阀（19）的声快流导应不幼于被测元件的 4 倍
。

2.6 回路中应使用上游减压阀（2），以维持进口压力（p₁）在划定的压力领域内
。减压阀（2）的声快流导应不幼于被测元件正向声快流导的 2 倍
。

2.7 测压管（9）和等温气罐（4、5）之间的距离应尽可能短
。

2.8 测压管（8、9、10）和转接头（21、22、23）应切合 ISO 6358-1 的划定
。温度在等温气罐中丈量，测压管无需测温衔接
。

2.9 压力传感器（12）应衔接到测压管（8）的测压孔中
。

2.10 压力传感器（13）应衔接到测压管（9）的测压孔中
。

2.11 压力传感器（14）应衔接到测压管（10）的测压孔中
。

2.12 电磁阀（19、20）应拥有急剧的切换功夫，以确保电磁阀每次切换之后即刻起头采集测试数据
。

2.13 当被测元件溢流量很幼时，为了缩短测试功夫，元件 5、元件 20 和元件 27 的尺寸宜较幼
。电磁阀（20）的声快流导应不幼于被测元件溢流声快流导的 4 倍
。

2.14 气罐（24）的容积或气源压力的关系宜满足公式（1）：

（V_u/V_d）>[p_2max/（p_u-p₁）]…………………………（1）

式中：

V_u——气罐（24）的容积，单元为立方米（m?）；

V_d——气罐（4）的容积，单元为立方米（m?）；

p_u——气源压力，单元为帕（Pa）；

p₁——进口压力，单元为帕（Pa）；

p_2max——调节压力的最大值，单元为帕（Pa）
。

2.15 液体聚积处宜装置排水阀
。

3、等温气罐

结构、填充资料和容积应切合 ISO 6358-2 的划定
。

4、特殊要求

特殊要求应切合 ISO 6358-1 和 ISO 6358-2 的划定
。
