车载氢系统 onboar dhydrogen system，燃料电池电动汽车上，从加氢口至减压阀，与氢气加注、贮存、输送、供给和节造有关的装置。

_{注：车载氢系统示意图见图 1。}

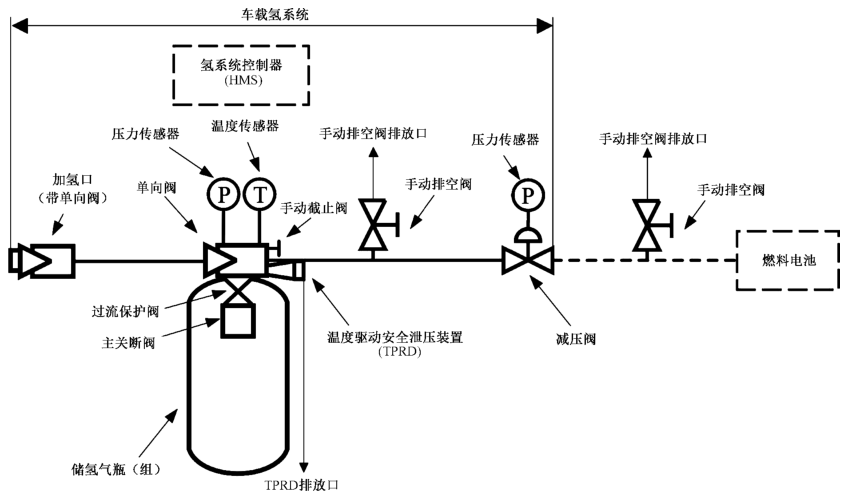

图 1 车载氢系统示意图

今天我们来进建关于车载氢系统气密性试验步骤的内容。

车载氢系统的瓶体、阀门、管路和各衔接处均应密封优良，并按下述的测试步骤进行试验。选取气体检测仪测试气密性时，各阶段内各检测点的氢气泄漏率应不大于 0.167mL/min 或泄漏浓度不大于 300mL/m?。

气密性试验步骤：

1、气体置换

置换后应进行气体取样分析，氧气的体积浓度不应超过 0.5%。

2、气密性测试

测试按以下步骤。

a）通过加氢口加注试验气体至设定压力并保压。35MPa 车载氢系统和 70MPa 车载氢系统别离按表 1 和表 2 步骤加压。

表 1 35MPa 车载氢系统加压步骤

表 2 70MPa 车载氢系统加压步骤

b）每达到一个压力点，使用气体检测仪检测样品所有衔接处，测试气体泄漏率。当选取便携式氢气检测仪时，宜装置探测头，其端部大局和侧面开气孔示意图见图 2。将探测头的端部轻轻接触待查抄部位，检测持续功夫不少于 10s。

单元为毫米

图 2 探测头示意图

c）35MPa 车载氢系统加压至 43.8MPa，70MPa 车载氢系统加压至 87.5MPa，保压 5min，观察各部件有无败坏。

以上就是今天的分享！若是您对用于上述试验的车载氢系统气密性试验设备感兴致，迎接与我们联系！
