流阻系数 flow resistance factor，流体通过爆破片安全装置所损失的快率头（快率平方除以沉力加快率的 1/2）暗示的无穷纲项。

今天我们来进建关于爆破片安全装置流阻试验的内容。

1、通常要求

流阻试验应在专用的流阻试验装置上与爆破试验同时实现，也可在实现爆破试验后的爆破片安全装置进行流阻试验。

2、试验道理与步骤

2.1 在一个装有精度较高的流量测试装置的系统中，通过丈量试验介质的流量和固定的试验管路的压力变动推算出该试验管路的流阻系数。

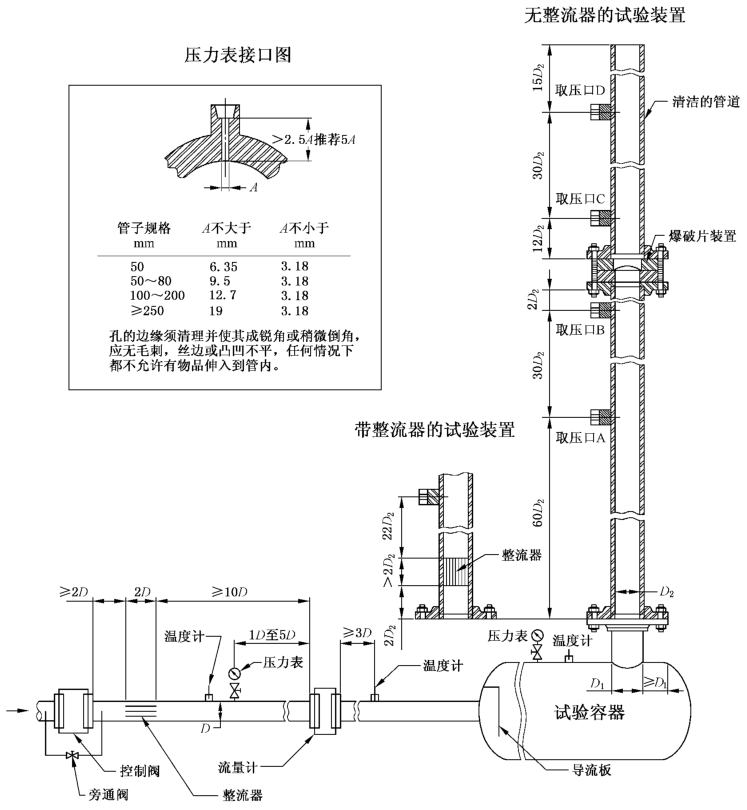

2.2 在试验管路中装置受试的爆破片安全装置后，通过上述步骤所测得的流阻系数的变动值，即为该爆破片安全装置的流阻系数。试验装置的道理见图 1。

图 1 爆破片安全装置流阻试验装置示意图

3、试验装置和仪表

3.1 试验装置

试验装置应满足下列要求：

a）流阻测试装置应满足试验所要求的压力和容积，以保障试验数据的靠得住性、齐全性。试验容器直径至少为试验片通径的 10 倍。

b）受试的爆破片安全装置与试验装置的管路公称尺寸应一样，且在取压口 A 与 B、B 与 C、C 与 D 间使用差压计或差压传感器。流量丈量的一次元件应为孔板、喷嘴、文丘里管或临界流文丘里喷嘴。

3.2 压力丈量

压力丈量应满足下列要求：

a）试验系数中所有压力表或压力变送器的精度等级应不低于 0.1 级，且测试压力值为其量程的 1/3~2/3；

b）被测的表压或压差低于 0.02MPa 时可选取液体测压计。

3.3 温度丈量

温度丈量应满足下列要求：

a）选取热电偶、热电阻或其他能够正确丈量温度的步骤；

b）温度丈量仪表的分辨率应不低于 0.1℃；

c）温度丈量仪表校定时热电偶应蕴含全数引线及变送器或仪表。

3.4 流量丈量

流量丈量应选取下列步骤进行流阻试验中的流量丈量：

a）切合 GB/T 2624 要求的亚音快流量丈量节流装置；

b）切合 GB/T 21188 要求的临界流文丘里喷嘴。

4、试验前提与试验筹备

4.1 试验介质

流阻试验的介质宜使用压缩空气。

4.2 试验筹备

试验筹备工作应满足下列要求：

a）查抄试验装置，确认各仪器仪表职能正常；

b）丈量仪表、传感器精度和量程应与试验片的参数相符；

c）进行预备性试验，确保试验装置可能达到试验要求，并使试验人怨仄握试验步骤；

d）预备性试验应蕴含实现现实试验中全过程及纪录必要数据，并对仪表和传感器进行校准。

4.3 变径管的使用

当爆破片的通径与试验装置管路不匹配时，按下列要求实现流阻试验：

a）将变径管装置于流阻试验装置，进行试验状态流量的流阻试验，且进行 3 次求得变径管的均匀流阻系数；

b）将变径管与爆破片组合装置于流阻试验装置上，按“6”的要求实现流阻试验；

c）将测试及推算所得的受试件流阻减去变径管的均匀流阻系数，得到爆破片的流阻系数。

5、试验规定

5.1 抽样

抽样规定如下：

a）试验用爆破片的抽样应在批量出产的同批次产品中随机拔取，数量为 4 片；

b）试验用爆破片可选取已实现爆破试验或泄放量试验的试验用片，但应保障爆破片爆破后状态切合要求；

c）当受试的爆破片安全装置合用于不成压缩流体的爆破片，则应在实现爆破试验后进行流阻试验。

5.2 试验数量

从抽样的爆破片安全装置中随机选择 3 片进行流阻试验。

6、试验步骤

6.1 爆破片安全装置应装置于试验装置的测试管路上，装置时把稳爆破片的入口与出口中心线与试验管路的同轴杜爪满足表 1 的要求。当装置已实现爆破试验的爆破片时，应不影响或扭转其爆破后的状态。

表 1 爆破片入口与出口中心线与试验路同心度允许误差

_mm

6.2 亚音快流量丈量节流装置的流量丈量法的法式

6.2.1 升高取压口 B 处的压力，若未进行爆破试验的爆破片，在压力达到标定爆破压力的 90% 以来，升压快杜爪节造在不大于 3kPa/s。直至爆破片爆破。

6.2.2 成立并维持不大于爆破片标定爆破压力的压力值，直到流量仪表的示值达到不变状态。

6.2.3 同时应选取数据采集系统纪录下列数据：

a）试验容器内介质的压力；

b）试验容器内介质的温度；

c）流量计进口静压力；

d）流量计进口温度；

e）流量计差压力；

f）取压口 B 处压力；

g）取压口 A-B 间差压力；

h）取压口 B-C 间的差压力；

i）取压口 C-D 间的差压力。

6.3 临界流文丘里喷嘴的流量丈量法的法式

6.3.1 升高取压口 B 处的压力，若未进行爆破试验的爆破片，在压力达到标定爆破压力的 90% 以来，升压快杜爪节造在不大于 3kPa/s。直至爆破片爆破。

6.3.2 成立并维持不大于爆破片标定爆破压力的压力值，直到流量仪表的示值达到不变状态。

6.3.3 同时应选取数据采集系统纪录下列数据：

a）试验容器内的介质压力；

b）试验容器内的介质温度；

c）流量计进口总压力（滞止压力）；

d）流量计进口总温度（滞止温度）；

e）取压口 B 处压力；

f）取压口 A-B 间差压力；

g）取压口 B-C 间的差压力；

h）取压口 C-D 间的差压力。
