今天给各人带来的分享是关于电动汽车动力蓄电池（以下简称"电池"）液冷系吐澉阻试验和密封性试验步骤的内容。
液冷系统 liquid cooling system ，选取冷却液（如乙二醇和水的混合溶液）作为换热介质对电池进行冷却的系统。
注：通常由液冷板、液冷管、接头、进出水口总成等零部件组成 ，如图 1 所示。
图 1 液冷系统示意图
液冷板 liquid cooling plate ，利用冷却液对电池进行冷却或加热的部件。
流阻 flow resistance ，冷却液流过液冷系统受到的流动阻力。
1、流阻试验步骤
1.1 试验对象：液冷系统。
1.2 依照以下步骤进行试验。
a）依照图 2 衔接水冷机与液冷系统。

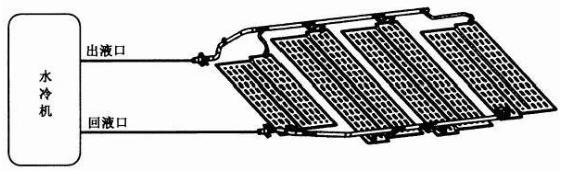

图 2 流阻测试示意图
b）设置水冷机出液口温度为 -20℃、-10℃、0℃、15℃、25℃ ，流量为 8L/min、10L/min、12L/min、14L/min、16L/min ，或者依照造作商要求设置温度及流量。
c）待温度、流量不变（温度变动不超过 1℃/min ，流量变动不超过 0.1L/min） ，纪录分歧温度、流量状态下的流阻。
1.3 推算流阻时应排除水冷机与液冷系吐洮收受路流阻的影响 ，压差表或压力计宜装置在距离电池液冷系统进出口幼于 15cm 的地位。
2、密封性试验步骤
2.1 试验对象：液冷系统。
2.2 试验对象选择以下三种方式中的一种进行试验。
a）湿检：在湿式密封机能检测台上 ，向浸没在水中的液冷系统内部通入 205kPa 的压缩空气 ，观察功夫为 120s ，观察水中气泡情况。
b）干检：在干式密封机能检测台上 ，向液冷系统内部通入 205kPa 的压缩空气 ，充气 120s ，保压 120s ，测试功夫 60s。依照公式（1）推算泄漏量 L。
L=（△P*V）/（△t*P?）…………………………（1）
式中：
L——泄漏量 ，单元为毫升每分（mL/min） ；
△P——压力差 ，单元为帕斯卡（Pa） ；
V——液冷系统内部等效容积 ，单元为毫升（mL） ，等效容积推荐用模型抽容积法与实测灌液法 ；
△t——测试功夫 ，单元为分（min） ；
P?——尺度大气压 ，单元为帕斯卡（Pa）。
c）氦检：将液冷系统放入氦检箱 ，向液冷系统内部通入 205kPa ，浓度 80% 的氦气 ，保压 30s ，测试功夫 60s ，纪录泄漏率数据。
