二氧化碳造冷系统用电子膨胀阀（以下简称膨胀阀）是一种用于热泵热水及冷冻冷藏领域，以 R744（CO2）为造冷剂、额定电压不大于 DC36V、阀门口径不大于 8mm 的造冷系统用电子膨胀阀，今天我们来进建关于该型膨胀阀最大作为压差试验步骤的内容。

膨胀阀的最大作为压差应在 90% 的额定电压、划定的励磁方式、励磁快率等前提下，膨胀阀能靠得住作为的最大作为压差：10MPa（针对亚临界系统，造作商能够凭据现实利用界说）。特殊品按图样或供需双方和谈的划定。

试验按如下划定进行：

a）将被测膨胀阀按图 1 衔接，测试用气体选取干燥空气或氮气，膨胀阀线圈按图纸划定与驱动电源衔接；

标引序号注明：

1、7——气源；2、8——截止阀；3、9——减压阀；4、11——压力表；5、6、12——电磁阀；

10——储气筒；13——单向阀；14——被测膨胀阀。

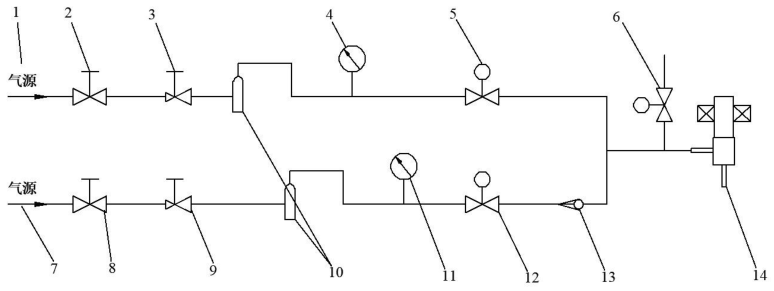

图 1 最大作为压差试验装置

b）设定驱动电源：额定电压、划定的励磁方式、励磁快率；

c）操作驱动电源将膨胀阀关关到全关状态，确定原点，再按开启励磁挨次输入 300 脉冲将膨胀阀开启；

d）开启截止阀 8、电磁阀 6、12，调整减压阀 9 使压力表 11 的批示压力上升为 0.1MPa；

e）在膨胀阀出口端测定气体流量值 Q₁；

f）关关截止阀 8、电磁阀 6、12；

g）操作驱动电源将膨胀阀关关到全关状态，确定原点；

h）开启截止阀 2、电磁阀 5、6，调整减压阀3使压力表 4 的批示压力上升为划定的最大作为压差；

i）设定驱动电源：90% 额定电压、划定的励磁方式、励磁快率，再按开启励磁挨次输入 300 脉冲将膨胀阀开启；

j）关关截止阀 2 和电磁阀 5、6；再开启截止阀 8 和电磁阀 6、12，调整减压阀 9 使压力表 11 的批示压力上升为 0.1MPa；

k）在膨胀阀出口端测定气体流量值 Q₂；

l）比实力体流量 Q₁ 和 Q₂，（Q₁-Q₂）/Q₁ 变动在 ±5% 以内。
