内燃机全流式机油滤清器滤芯旁通阀个性的试验，试验划定使用两种翁度的机油，以评定滤芯旁通阀在使用低温机油和常用工作温度机油时的机能。

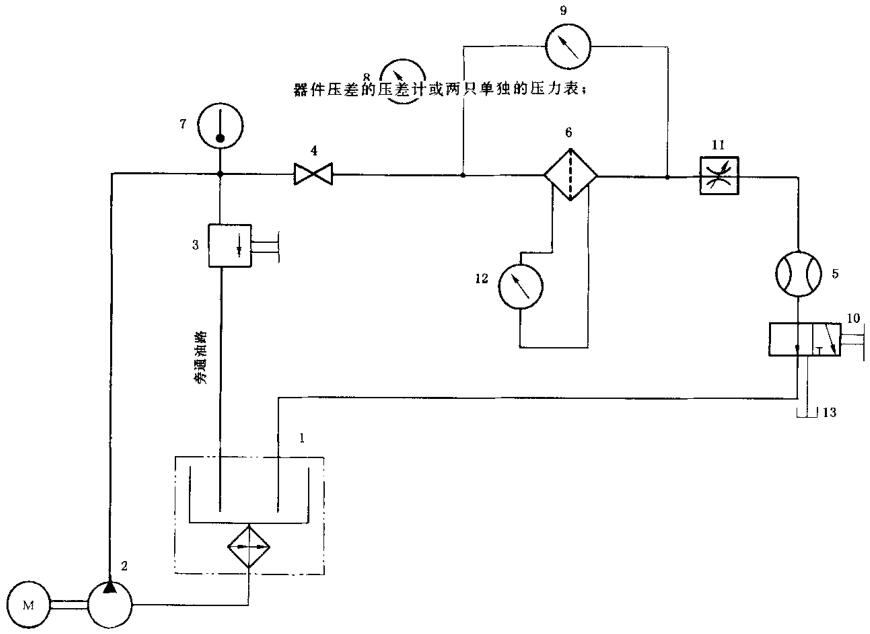

今天我们来进建关于内燃机全流式机油滤清器-滤芯旁通阀个性试验台的有关要求的内容，图 1 为试验台的总体安插图，它应蕴含 1~5 中所述的零部件，以及必须的管路、接头和支承等。

标号注明：

1——装有恒温节造式加热器和冷却器的油箱（最好隔热）；2——电动泵；3——调节阀（调节压力用）；

4——开关阀；5——流量计；6——试验滤清器；7——与温度批示仪衔接的温度传感器；8——压力表；

9——丈量滤清器旁通元器件压差的压差计或两只单独的压力表；

10——设置在滤清器出油管上，将机油引入量筒中的取样阀；

11——调节阀（调节流量用）；

12——必要时用以丈量滤清器旁通元器件压差的压差计或两只单独的压力表；

13——天然放油管。

图 1 试验台总体安插图

1、油箱

油箱应能贮存足够的机油，并应装有恒温节造式加热器和冷却器，以维持不变的试验温度。加热器的安插应预防使机油部门过热。当机油循环时，旁通至油箱的回油管和滤清器的出油管，其终端均应低于油箱液面。应调节温度使机油豁度维持在划定领域内。

2、调节阀

调节阀 3 和 11 系用于节造压力和流量，推荐选取针阀或膜片阀。

3、流量计

流量计应合适使用活动粘度为 24mm?/s^1）和 500mm?/s 的机油，并应纪录通向滤清器管路中的流量。另表也可将流量计装置在滤清器出口管路中，并可用一只校准量筒和秒表进行丈量。

4、滤清器进出油管

进出油管孔径应与滤清器进出油孔尺寸一样，或者由滤清器造作厂与用户共同约定进出油管的尺寸，例如与发起机机体上装置滤清器的孔口相一致。

丈量整套滤清器压差的螺孔应设置在滤清器进油孔上游 5 倍管径处和滤清器出油孔下游 10 倍管径处。在滤清器进出油孔上游 8 倍管径和下游 13 倍管径领域内的进出油管应为直管段，不得有任何反对。

5、取样阀放油管

为了预防在丈量泄漏量时使整套滤清器的出油管放空，应将取样阀 10 的天然放油管与试验滤清器置于统一高度上。

注：放油管未在图 1 中批注。
