液压电磁换向阀机能试验回路道理图，见下图 1：
1——液压泵；2-1、2-2——溢流阀；3-1、3-2、3-3、3-4——压力表；4——被试阀；5——流量计；
6-1、6-2——单向节流阀；7——蓄能器；8——截止阀；9——温度计；10——单向阀；11、12——过滤器。
图 1 液压电磁换向阀试验回路道理图
液压电磁换向阀出厂试验项目与试验步骤按表 1 的划定：
表 1 出厂试验项目与试验步骤
| 序号 | 试验项目 | 试验步骤 | 试验类型 |
| 1 | 耐压性 | 各泄油口与油箱连通。调节滋流阀 2-1，调节压力从最低工作压力起头， 以每秒 2% 的快率递增，直至被试阀 4 额定压力的 1.5 倍。达到后，保压 5min | 抽试 |
| 2 | 滑阀机能 | 依照被试阀 4 的机能，顺次换向和复位。同时，观察被试阀 4 各油口的通油情况 | 必试 |
| 3 | 换向机能 | （1）换向试验 使被试阀 4 的电磁铁满足划定。调节溢流阀 2-1 和单向节流阀 6-1 （或节流阀 6-2），使被试阀 4 的 P 油口压力为额定压力，再调节溢流阀 2-2， 使被试阀 4 的 T 口压力为划定背压值，并使通过被试阀 4 的流量为试验流量。 在上述试验前提下，将被试阀 4 的电磁铁通电和断电，陆续作为 10 次以上， 观察被试阀 4 的换向和复位（对中）情况 | 必试 |
（2）停顿试验 在换向试验的前提下，使被试阀4的阀芯在初始地位和换向地位上各停顿 5min。 而后，将被试阀 4 的电磁铁通电和断电，观察被试阀 4 的换向和复位（对中）情况 | 抽试 | ||
| 4 | 压力损失 | 将被试阀 4 的阀芯置于各通油地位，并使通过被试阀 4 的流量为试验流量， 别离用压力表 3-1、压力表 3-2、压力表 3-3、压力表 3-4 丈量各点的压力 PP、PA、PB、PT， 并推算压力损失： 对二位二通被试阀：当油流方向为 P→T 时，压力损失为 △PP→T=PP-PT 对二位三通被试阀：当油流方向为 P→A 时，压力损失为 △PP→A=PP-PA， 当油流方向为 P→B 时，压力损失为 △PP→B=PP-PB 对二位四通、三位四通被试阀：当油流方向为 P→A、B→T 时，压力损失 为 △PP→A=PP-PA、△PB→T=PB-PT；当油流方向为 P→B、A→T 时，压力损失 为 △PP→B=PP-PB、△PA→T=PA-PT、对三位四通中央地位存在油流方向为 P→T 的 滑阀机的被试阀，在中央地位需做压力损失试验，压力损失为 △PP→T=PP-PT 其他滑阀机能，在中央地位不做试验 | 抽试 |
| 5 | 内泄漏量 | 调节溢流阀 2-1，使被试阀 4 的 P 油口压力为额定压力。依照被试阀 4 的滑阀机能和结构， 别离从 A（或 B）油口和 T 油口丈量被试阀 4 的阀芯在各分歧地位时的内泄漏量 | 必试 |

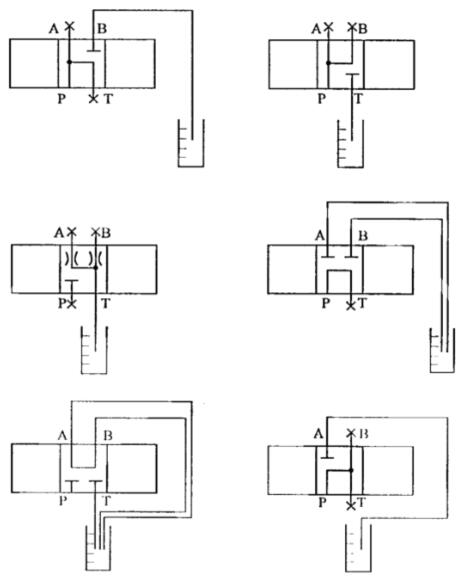

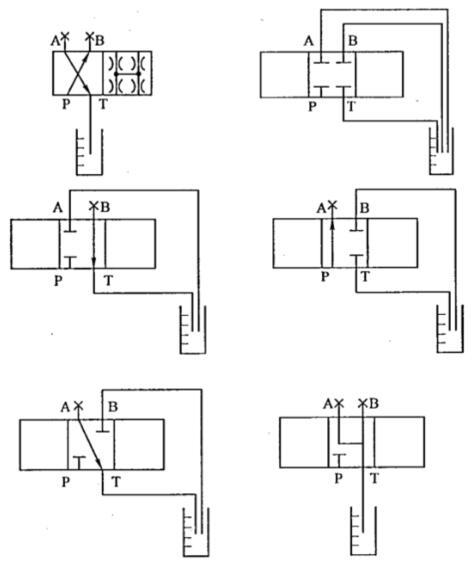

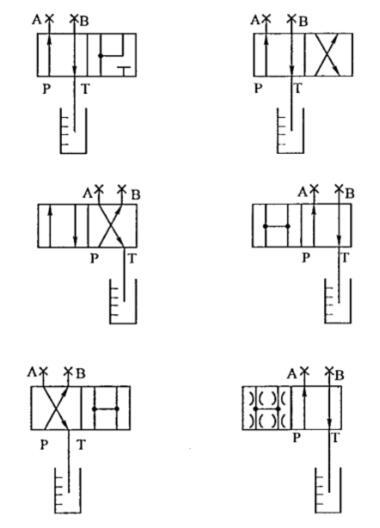

在丈量内泄漏量前，将被试阀 4 作为 10 次，待内泄漏量不变 30s 后再丈量内泄漏量。 对分歧的滑阀机能，内泄漏量丈量简图如下：
| 必试 | ||
| 6 | 密封性 | 在上述各项试验过程中，目测观察被试阀4衔接面及各衔接处密封情况 | 必试 |
