气动 电-气压力节造阀的动态个性试验步骤：
1、阶跃响应
1.1 试验回路
1.1.1 带气罐和不带气罐测试的被测元件的典型试验回路，见图 1 和图 2。
1.1.2 与被测元件衔接的试验气罐的接口直径至少应与被测元件的出口相称。
1.1.3 被测元件出口与气罐之间的管路应尽可能短。
1.1.4 用于减幼进气压力颠簸的缓冲气罐 2 应尽可能靠近被测元件的进口。
1.1.5 压力传感器 10 是装置于气罐气口上的表部丈量装置，应垂直于气罐进气口，见图 1。
在不带气罐回路中，表部压力传感器应装置在有带测压口的管接头上，见图 2，接头的长度（容积）应尽可能短（。。
注：若被测元件已带有表部传感器，则将该传感器置于统一地位作为丈量传感器使用。
1.1.6 使用示波器或其他适当仪器纪录与功夫有关的电信号和压力变动的响应功夫。

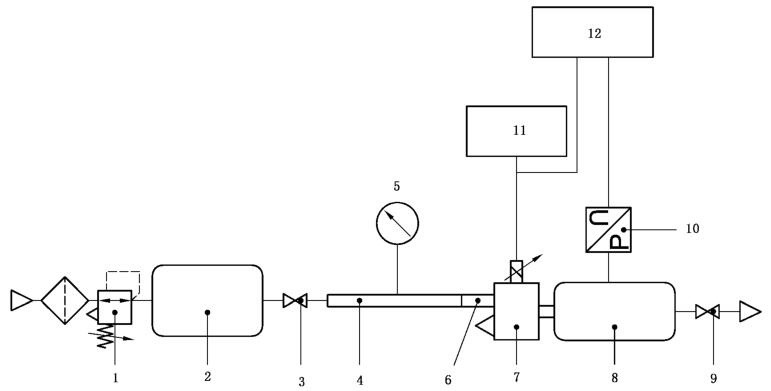

标引序号注明：
1——气动减压阀 ；2——缓冲气罐 ；3、9——截止阀 ；4——测压管 ；5、10——压力表或传感器 ；
6——进气转换接头 ；7——被测元件 ；8——试验气罐 ；11——信号产生器 ；12——纪录仪。
图 1 带气罐的动态个性试验回路

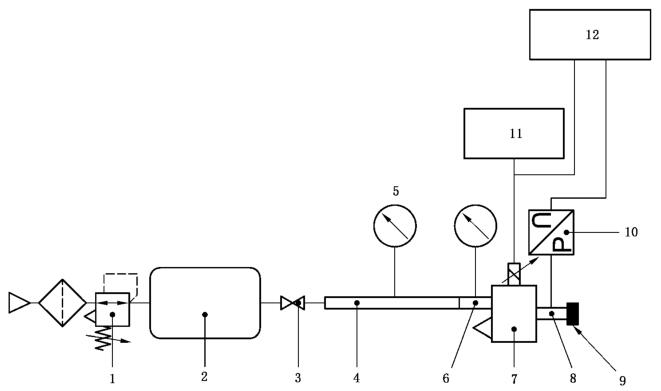

标引序号注明：
1——气动减压阀 ；2——缓冲气罐 ；3——截止阀 ；4——测压管 ；5、10——压力表或传感器 ；6——上游转换接头 ；
7——被测元件 ；8——带测压口的管接头 ；9——堵头 ；11——信号产生器 ；12——纪录仪。
图 2 不带气罐的动态个性试验回路
1.2 试验法式
1.2.1 按被测元件的气口规格，从表 1 当选择相应的气罐。
1.2.2 按图 1 装置被测元件。按要求施加进口压力 p1，进口压力应满足要求。
1.2.3 电信号由 0 切换至 100% 满量程。在气罐充气过程中，纪录电信号和气罐测得的压力变动，直至罐中的压力不变。
1.2.4 电信号由 100% 满量程切换至 0。在气罐排气过程中，纪录电信号和气罐测得的压力变动，直至罐中的压力不变。
1.2.5 以下列电信号沉复试验法式 1.2.3 和 1.2.4：
——25%~75% ；
——45%~55%。
1.2.6 从表 1 中拔取另表两种容积的气罐沉复 1.2.2~1.2.5。
1.2.7 按图 2 装置不带气罐的被测元件。按要求施加进口压力 p1，进口压力应满足要求。沉复 1.2.3~1.2.5。
表 2 与节造阀气口规格相对应的试验气罐容积
| 气口规格 | 试验气罐容积 dm? | |||
| G1/8 | 0 | 0.02 | 0.1 | 0.5 |
G1/4、G3/8 | 0 | 0.1 | 0.5 | 2 |
G1/2、G3/4 | 0 | 0.5 | 2 | 10 |
| ≥G1 | 0 | 2 | 10 | 20 |
1.3 个性推算
1.3.1 充气个性曲线
按一样的功夫为三衷禅罐充气，对不带气罐的数值也绘造在统一图中，绘造出四种容积的充气状态过程对压力变动的功夫响应，见 GB/T 39956.1-2021 图 5。
以电信号切换点作为功夫参照。
1.3.2 排气个性曲线
按一样的功夫为三衷禅罐排气，对不带气罐的数值也绘造在统一图中，绘造出四种容积的排气状态过程对压力变动的功夫响应，见 GB/T 39956.1-2021 图 6。
以电信号切换点作为功夫参照。
1.3.3 充气个性
由 1.3.1 得到的充气个性曲线，在两种压力响应情况下，确定节造步骤和四种容积之间的切换功夫、响应功夫、稳按功夫和超调量，见图 3。
把这些数值写成汇报，体式见 GB/T 39956.1-2021 表 2。
1.3.4 排气个性
由 1.3.2 得到的排气个性曲线，在两种压力响应情况下，确定每个节造步骤和四种容积之间的每一个切换功夫、响应功夫、稳按功夫和负超调量，见图 4。
把这些数值写成汇报，体式见 GB/T 39956.1-2021 表 2。

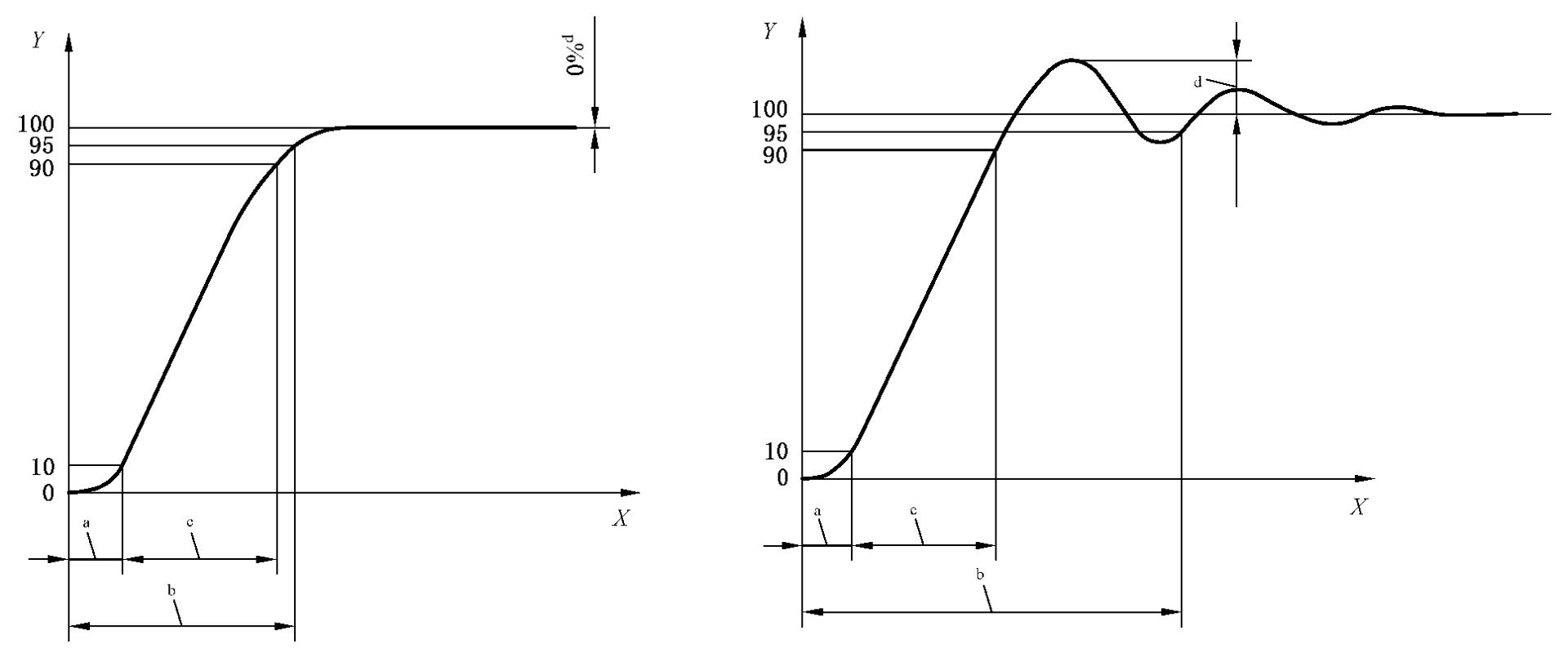

| a）无振荡的压力响应 | b）带振荡的压力响应 |
标引序号注明：
X——功夫，s ；Y——气罐压力，%。
a 切换功夫 ；b 稳按功夫 ；c 响应功夫 ；d 超调量，%。
图 3 充气个性压力响应

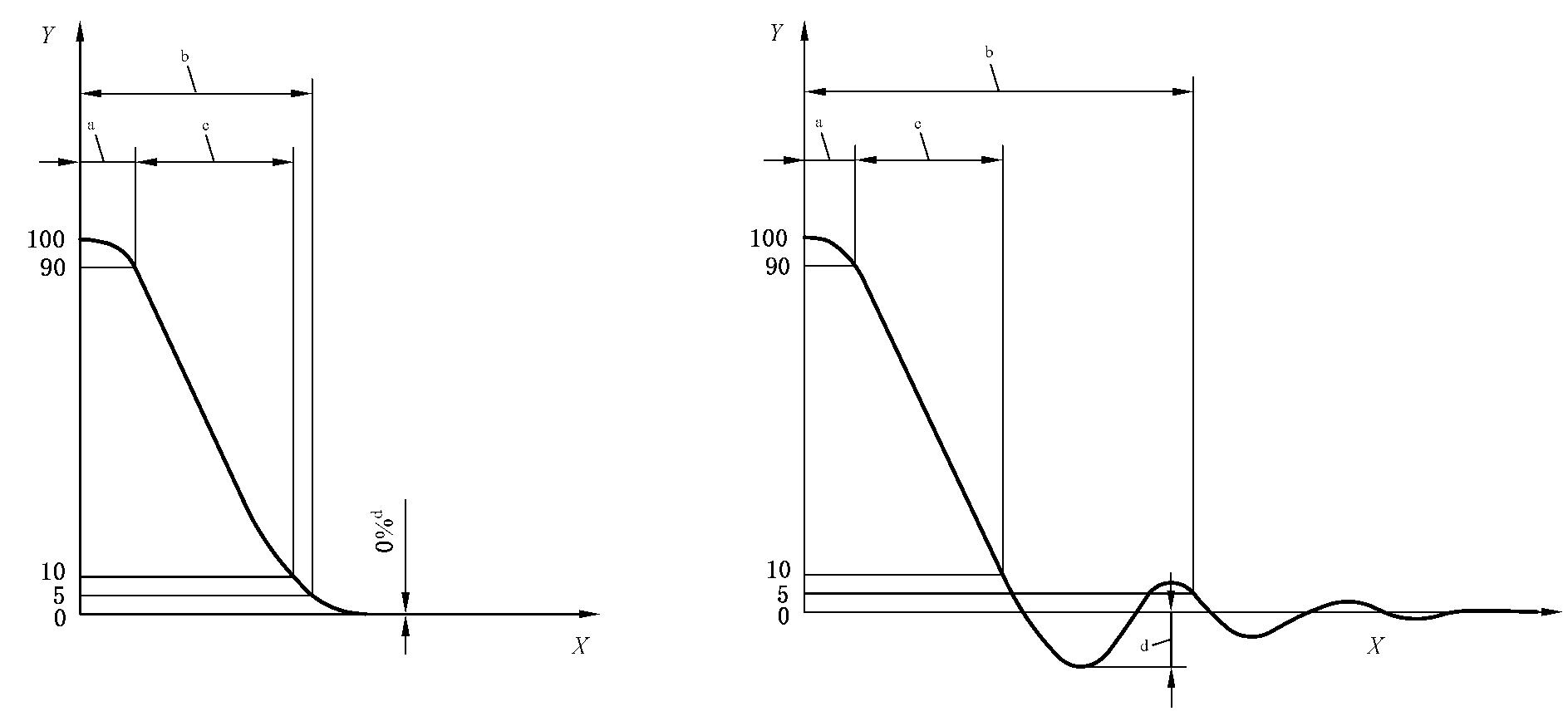

| a）无振荡压力响应 | b）带振荡的压力响应 |
标引序号注明：
X——功夫，s ；Y——气罐压力，%。
a 切换功夫 ；b 设按功夫 ；c 响应功夫 ；d 负超调量。
图 4 排气个性压力响应
1.2 频率响应
2.1 试验回路
用于频率个性的试验回路与阶跃响应的试验回路一样，见图 1、图 2。
试验气罐容积从表 1 中拔取。
2.2 试验法式
2.2.1 凭据被测元件的气口规格，从表 1 中拔取相应的气罐。
2.2.2 按图 1 装置被测元件。按要求施加进口压力 p1，进口压力应满足要求。
2.2.3 输入频率为 0.1Hz 的正弦电信号，产生最大调节压力 50% 且振幅为满量程 10% 的压力正弦波（即在 45%~55%），同时纪录电信号的变动和气罐测得的压力变动。如有必要，调节电信号的中心值，以便在两个恒定值之间维持压力振荡。若是 0.1Hz 还是太高，频率的肇始值能够再降低。
2.2.4 与电信号给出的设定信号相比力，确定气罐压力信号的振幅个性（dB）和相位滞后个性（°）。
2.2.5 逐步增长电信号的频率，同时维吃熹振幅恒定。
2.2.6 纪录气罐压力的振幅个性以其相位滞后随节造信电信号的变动。别离纪录下列对应的频率：
——-3dB（振幅比蹬宗 0.7） ；
——-90°。
2.2.7 用约莫 15 个分歧频率沉复 2.2.5 和 2.2.6，直至达到 -15dB 振幅衰减（振幅比蹬宗 0.18）。
2.2.8 输入频率为 0.1Hz，产生约最大调节压力 50% 的正弦电信号沉复 2.2.4~2.2.7，其振幅为 50%（25%~75%）和 90%（5%~95%）。如有必要，调节电信号的中心值，以便在两个恒定值之间维持压力振荡。
2.2.9 按表 1 拔取两个其他容积的气罐，沉复 2.2.2~2.2.8。
2.2.10 按图 2 装置被测元件。按要求施加进口压力 p1，沉复 2.2.3~2.2.8。
2.3 频率响应个性曲线
2.3.1 每个容积和每个电信号振幅，凭据 2.2 描述的法式所得到的了局绘造波德图（Bode dia-grams）。
2.3.2 对于给定容积，将分歧振幅的曲线绘造在统一图表中，见 GB/T 39956.1-2021 图 7。
2.3.3 一个容积值对应一个图表。
2.4 个性频率
每个容积和每个电信号振幅，衰减 3dB 和 -90° 所对应的频率值由 2.3 得到的个性曲线别离确定并纪录，纪录表见 GB/T 39956.1-2021 表 3。
