资料空蚀试验通常选取振动空蚀、转盘空蚀和射流空蚀等三种步骤，分歧步骤对应的试验装置有分歧要求，下面我们来进建一下！
1、振动空蚀试验装置

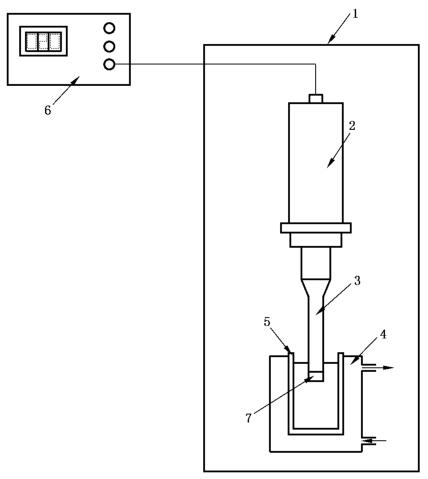

1.1 振动空蚀试验装置构私见图 1。
标引序号注明：
1——隔音装置 ；2——变频器 ；3——变幅杆 ；4——恒温装置 ；
5——试验容器 ；6——电源 ；7——试样。
图 1 振动空蚀试验装置示意图
1.2 振动空蚀试验装置选取变频器驱动变幅杆和试样产生轴向振动，变频器通过磁致伸缩或压电换能器作用于变幅杆上，测试试样装置于变幅杆的底部，整个换能器-变幅杆-试样系统应在（20±0.5）kHz 频率下进行纵向共振。
1.3 装置应能实现振动频率和振幅的监测与调控，并提供计时器来节造测试功夫或在预设功夫后自动关关测试，装置功率应足以使试样在水中维持恒定的振动频率和振幅。
1.4 变幅杆宜选取锥形柱状结构，其长度（蕴含试样厚度）和结构设计应保障试样端获得最大振幅。
1.5 试样直径应与变幅杆顶端表直径相称，且一端带螺纹，螺纹与变幅杆的螺纹孔相共同，试样装置见图 2。
标引序号注明：
1——试样 ；2——变幅杆 ；3——温度传感器 ；4——试验容器 ；5——试验介质。
图 2 试样装置示意图
1.6 变频器和变幅杆应无表力和振动的滋扰，同时为了削减噪声辐射，装置宜装置隔声罩。
1.7 试验容器宜选取圆柱形玻璃容器，直径不幼于 100mm，高度不幼于 100mm。
1.8 宜选取恒温水浴的方式节造试验容器中的介质温度，此时需将试验容器浸入恒温水浴中 ；亦可在试验容器中装置控温盘管来节造介质温度。温度传感器的地位尽可能靠近样品，但应搁置在不滋扰空蚀过程且不受空蚀粉碎的地位。宜搁置在样品表围径向约 3mm，且深度低于样品表表约 3mm 的地位。
2、转盘空蚀试验装置

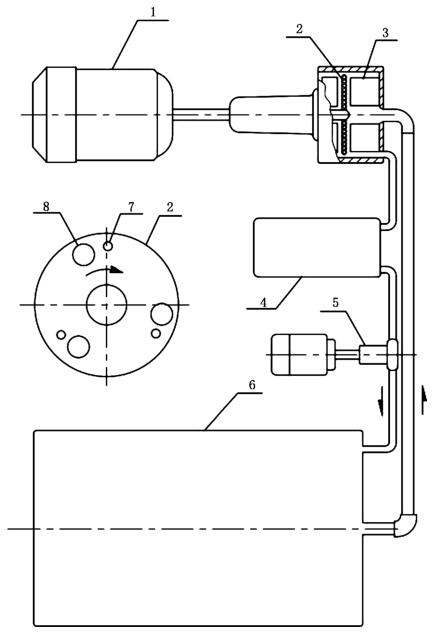

2.1 转盘空蚀试验装置见图 3。
标引序号注明：
1——电机 ；2——转盘 ；3——静止翼 ；4——热互换器 ；
5——泵 ；6——水槽 ；7——空泡产生器 ；8——试样。
图 3 转盘空蚀试验装置示意图
2.2 转盘空蚀试验装置利用电机驱动转盘在水中高快旋转，使得空泡产生器产生空泡。试验装置在整个试验过程中应维持恒定的工况。
2.3 转盘由联结轴套、空泡产生器和试样槽组成。联结轴套将转盘通过销键和电机旋转轴联结，空泡产生器用于造作空泡，空泡产生器的结构大局和尺寸影响空泡机能，推荐直径为（16±0.05）mm 通孔，边缘无倒角、无毛刺。试样槽用来承载资料试样，试样槽（或试样）的地位应位于空泡剥蚀区域中，以获得足够的空蚀强度，同时预防剥蚀转盘。
2.4 利用水泵使水在转盘、水槽和热互换器之间循环，试验过程中维持水温恒定。
2.5 根基丈量仪器为测定质量的天平，最幼分度值应在 0.1mg，精度达 3 级，其他仪器可按具体试验要求选定。
3、射流空蚀试验装置

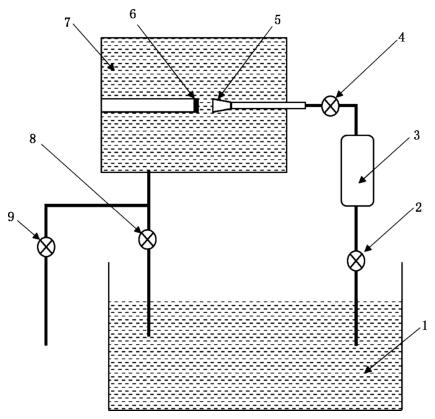

3.1 射流空蚀试验装置见图 4。该装置使装在试样托架上的试样在试验介质中受到来自正面射流产生的空泡爆裂以及高压水流冲刷，达到空泡侵蚀的作用。
标引序号注明：
1——水箱 ；2——截止阀 ；3——高压泵 ；4——高压调压阀 ；5——喷嘴 ；
6——试样及试样托架 ；7——试验腔 ；8——低压调压阀 ；9——安全阀。
图 4 射流空蚀试验装置示意图
3.2 试验装置由水箱、高压泵、管路阀门、试验腔等组成，其中试验腔由储液罐、试样托架、喷嘴及管路等组成。试验腔应可密关，并接受试验所需的压力，必要时可在试验腔内装置丈量系统。
3.3 利用高压泵和高压调压阀调节节造喷嘴射流的压力和流快，应能满足喷嘴的最大入口压力不低于 10MPa，最大流量不低于 5L/min。利用低压调压阀节造喷嘴出口压力（即试验腔内的压力），通过调节喷嘴入口和出口压力比节造试验的空化系数。
3.4 试样托架用于固定测试试样，托架的状态设计为圆柱形，顶端直径与试样一致。测试试样需加工和试样托架顶端表直径一样的盘状，并且有一端直径较幼的螺杆，以便与试样托架顶端的螺纹孔相共同。试样托架上螺纹孔的深杜爪与试样螺杆长度一致。
3.5 应保障试样托架、试样以及喷嘴不受表力的影响而产生振动，并维吃祀心状态 ？赏ü幼肮潭ㄖЪ芾聪骷跽饫喑煞值挠跋。
3.6 喷嘴为细长的圆柱形孔，进口边缘应敏感，不应有手工加工的缺点和毛刺。喷嘴应由高耐蚀的合金造成。喷嘴的状态影响其机能，推荐的喷嘴结构尺寸如图 5 所示。
单元为毫米
图 5 喷嘴的结构尺寸
