储氢气瓶是指切合 GB/T33145、GBT 42610 等尺度要求或切合凭据 TSG 23 经有关部门核准的企业尺度，且专用于充装氢气的大容积氢气瓶（注：蕴含瓶体、端塞及密封件）。

今天我们来进建关于氢能储氢瓶常见的利用及其的有关检测要求的内容。

凭据氢燃料电池汽车产业高低游市场分析，储氢瓶重要利用于三个环节：

1）车用储氢瓶；

2）加氢站（加氢母站）用储氢瓶；

3）运输设备用储氢瓶。

凭据安全造作材质和工艺，气瓶通常分为四型。一型瓶（Ⅰ型）是金属气瓶；二型瓶（Ⅱ型）是金属内胆纤维环向缠绕气瓶；三型瓶（Ⅲ型）是金属内胆纤维全缠绕气瓶；四型瓶（Ⅳ型）长短金属类的纤维全缠绕气瓶。

Ⅳ型气瓶就是通常说的塑料内胆的气瓶，内胆是切合伙料内胆的，选取碳纤维、玻璃纤维全缠绕工艺，目前，中国燃料电池车用氢瓶比力成熟的是Ⅲ型瓶，出产厂家蕴含国富氢能、中材科技、科泰克等；而Ⅳ型瓶技术尚不成熟无法量产，根基被国表厂商垄断，如全球最大的Ⅳ型瓶出产商Hexagon？怂箍，以及ToyodaGosei丰田合成和韩国Iljin的Ⅳ型瓶，已经别离用于丰田Mirai系列燃料电池汽车和现代Nexo系列燃料电池汽车。

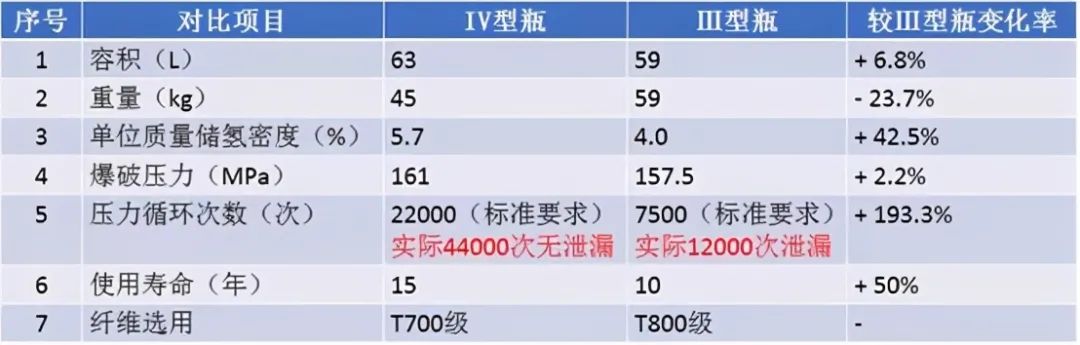

Ⅳ型储氢瓶的造作成本在 3000~3500 美元，重要蕴含：复合伙料、阀门、调节器、组装查抄、氢气等，其中复合伙料的成本占总成本的 75% 以上，而氢气自身的成本只占约 0.5%。储氢瓶技术的发展趋向是轻量化、高压力、高储氢密度、长命命，相比传统的金属资料，高分子复合伙料能够在维持一样耐压等级的同时，减幼储罐壁厚，提高容量和氢存储效能，降低远程运输过程中的能耗成本。因而，复合伙料的机能和成本是Ⅳ型储氢气瓶造备的关键。

一、Ⅳ型储氢瓶结构

Ⅳ型储氢瓶除了金属瓶阀座表的瓶体全数由非金属复合伙料造成。

如上图所示，Ⅳ型储氢瓶的内部结构蕴含以下部门：

瓶壁总厚度约为 20~30mm，最内层与氢气直接接触的是阻气层，厚度约为 2~3mm，是烯烃类可塑性聚合物，起阻隔氢气的作用；

中央层是比力厚的耐压层，资料是CFRP碳纤维加强复合伙料，由碳纤维和环氧树脂组成，在保障耐压等级的前提下，尽量减幼该层厚度以提高储氢效能；

最表层是表表；げ，厚度约为 2~3mm，资料是GFRP玻纤加强复合伙料，由玻璃纤维和环氧树脂组成。

由于Ⅳ型瓶瓶体全数为树脂，易于成型，因而其表形尺寸能够遵循分歧厂家和型号的燃料汽车设计要求做相应调整。

三、储氢瓶机能测试解析

氢能燃料电池汽车关键储能部件的安全性和靠得住性钻研正被宽泛关注。为确保高压前提下储氢容器的使用安全，车载高压储氢瓶的合理当用是当前钻研的沉点。

国标 GB/T 35544《车用压缩氢气铝内胆碳纤维全缠绕气瓶》和集体尺度 T/CA TSI 02007《车用压缩氢气塑料内胆碳纤维全缠绕气瓶》（以下简称：该尺度）划定了高压储氢瓶的各项型式试验的要求及合格指标，其中 B 类高压储氢瓶的使用机能试验是除火烧试验表唯一使用了氢气介质的试验项目。

使用机能试验蕴含水压试验、常和善极限温度气压循环试验、极限温度渗入试验、常温静压试验、渣滓强度液压爆破试验，按下图挨次发展。

其中，以环境温度划分，常和善极限温度气压循环试验重要分为低温工况、常温工况及高温工况；结合试验介质温度划分，又会进一步细分为常温+低温工况、低温+低温工况、低温+常温工况、低温+高温工况等四种。这里以低温+低温工况（以下简称：双低温工况）为例，将对车载高压储氢瓶使用机能试验作进一步介绍。

双低温工况发展时，在受试气瓶瓶口阀、筒体中央及气瓶尾部各安插一个温度传感器，以便在试验过程中可能实时监测气瓶表表温度。注：由于碳纤维缠绕原因导致气瓶本体有肯定水平的凹凸，建议在温度传感器和气瓶本体之间涂抹一层导热硅脂，增大温度传感器与气瓶接触面积；同时，瓶口阀温度传感器需接入试验系统。达到监测并节造试验系统充放气快率的要求。

在安全方面，因试验气瓶在充装过程中瓶身会产生径向形变，为降低试验安全风险，在气瓶中线两端各安插一个拉线式位移传感器，拉线绕瓶一周，以便试验过程中实时并全程监测气瓶的变形量。

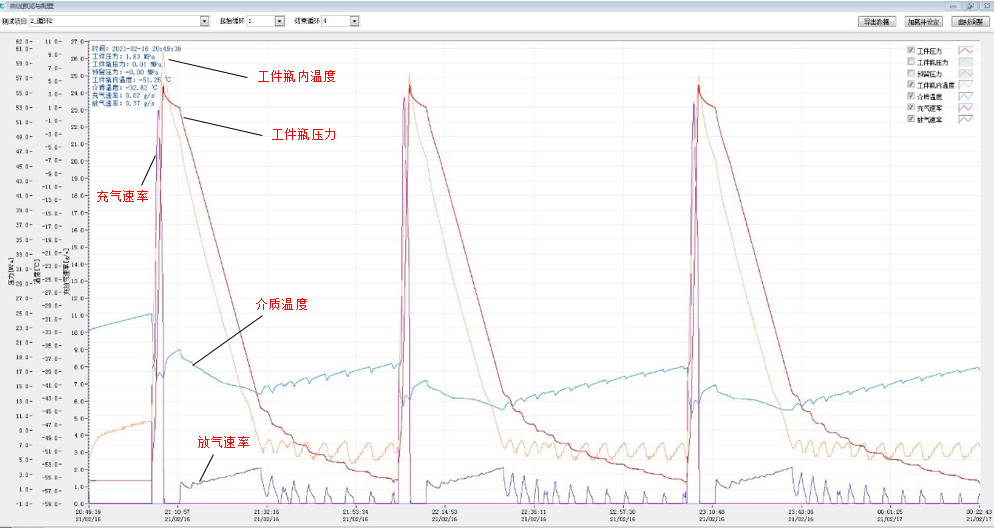

由试验曲线能够看出，试验气瓶在 3 分钟内由肇始压力 2MPa 迅快充装至试验压力 56MPa 时，试验气瓶内温度最高升至 10℃，充气快率最大为（23-25）g/s，同时，整个充气过程试验气瓶径向膨胀量为 5-6mm。放气过程中，试验气瓶以（2.12-2.16）g/s 的快率放气，需 45min 左右压力降至 2MPa，经监测，期间气瓶内温度将会降低至 -51.25℃，气瓶瓶阀以及气瓶的中部和后部的温度别离可降至 -46.67℃、-43.34℃、-45.21℃。

为保障高压储氢系统及其关键零部件等产品的安全性和靠得住性，该尺度除划定了高压储氢瓶及瓶阀等需发展各项涉氢试验表，还划定了各项非涉氢的型式试验的要求及合格指标。在整车氢安全方面，涉及高压储氢瓶的耐久性试验、储氢阀门的泄漏及耐压性试验与涉氢试验同样拥有沉要职位。

以上就是今天的分享！若是您对氢气瓶机能检测设备感兴致，迎接与我们联系！

•

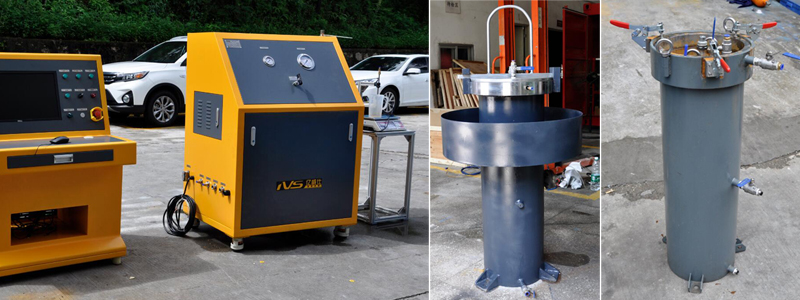

  氢气瓶水压试验机  氢气瓶水压试验机设备重要用于车用氢气瓶进行水压耐压强度试验，残存变形量测试（凭据必要选用表测法或内测法）。设备按GB/T 35544，GB/T 9251、T/CATSI 02 007，GTR13, ECE R134等尺度研造，宽泛用于氢气瓶出产厂家及有关检测单元。

•

  氢气瓶气密性试验机  氢气瓶气密性试验机设备合用于车用氢气瓶进行气密性检测，能够分为沉水冒泡湿式检漏与氦质谱仪干式捡漏两种步骤。

•

  氢气瓶水压爆破试验机  氢气瓶水压爆破试验机设备合用于车用氢气瓶进行爆破变形量和屈服压力测试，通过压力-进水量-功夫曲线来自动判断爆破压力值，并找出屈服点。

•

  加氢系吐溷部件机能测试台  设备满足35MPa和70MPa车载供氢系吐溷部件：瓶阀、高压电磁阀、减压阀、加氢口（客车）、单向阀、限流阀等加氢系吐溷部件的气密性、强度、寿命、靠得住性等方面的机能测试需要。

•

  氢气瓶常温压力循环试验机  氢气瓶压力循环试验机设备合用于车用氢气瓶进行常温压力循环试验或者极限温度（-40~80℃）压力循环试验。

•

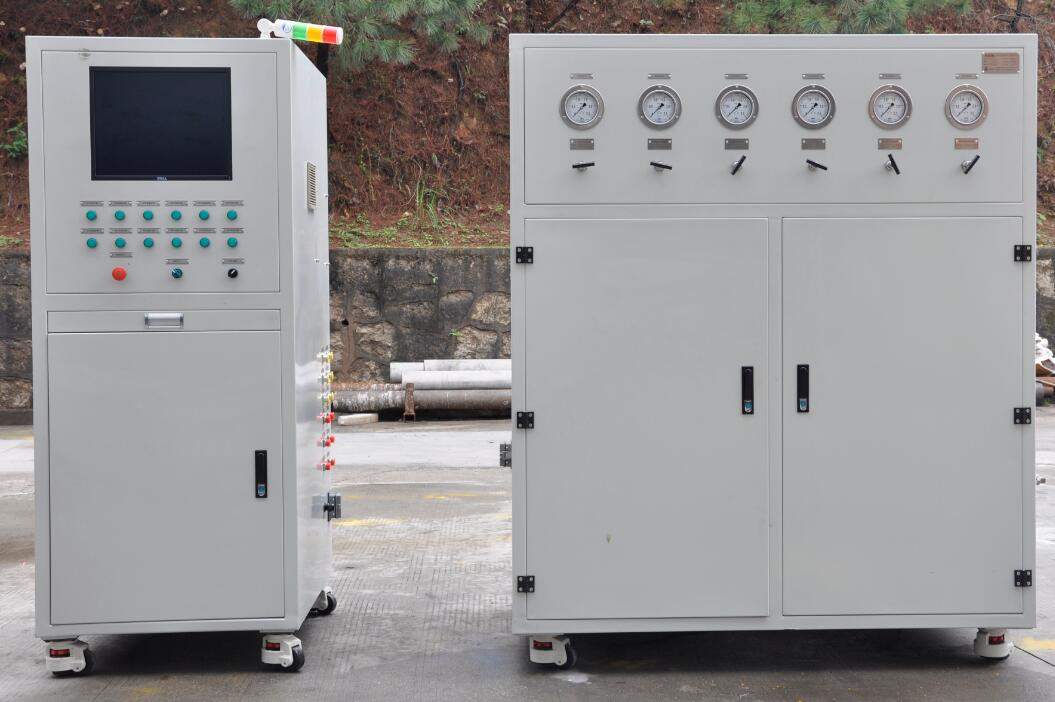

  电动气源耐久试验机  电动气源耐久试验机设备重要用于对电动空压机、电动真空泵等气源零部件进行耐久试验。

•

  氢气增压系统  氢气增压系统重要用氢气源的二次增压，常见用处如氢气填充、加注、管路气体置换、以及检测供氢系统及其零部件以及整车氢系统的气密封机能等。

•

  加氢枪机能试验机  加氢枪机能试验机设备是按《GB∕T 34425 燃料电池电动汽车 加氢枪》等尺度研造，可对加氢枪的气密性、压力循环寿命、静液压强度、耐和善温度循环等机能进行测试。

•

  加氢口机能试验机  加氢口机能试验机设备是按《GB/T 26779 燃料电池电动汽车加氢口》等尺度研造，重要用于燃料电池电动汽车加氢口进行气密性试验、静液压强度试验、耐和善温度循环试验、耐氧老化个性、耐异常压力个性以及瓶阀循环寿命试验等方面的强造性检验；也可用于对汽车供氢系统进行气密性检验。

•

  氢气瓶极限温度压力循环试验装置  氢气瓶极限温度压力循环试验机设备合用于车用氢气瓶在极限温度（-40~80℃）前提下检验其在压力冲击下的寿命委顿机能测试。

•

  氢气瓶氢气循环试验机  氢气瓶氢气循环试验机设备以氢气作为测试介质，合用于车用氢气瓶在常温或者极端温度前提下检验其在压力冲击下的寿命委顿机能测试。

•

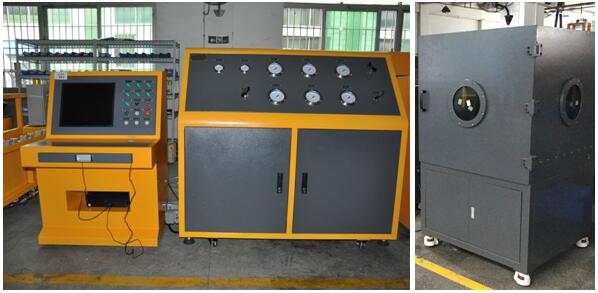

  氢气换热器机能试验机  氢气换热器机能试验机设备重要用于氢气换热器进行耐压爆破、气密性、委顿（氢气委顿或液压委顿）等机能测试。

•

  氢气阀门机能试验机  氢气阀门机能试验机设备合用于各类氢气阀门（如减压阀，开关阀，单向阀等）等进行耐压强度、气密泄露、耐久性、压力循环（常温或极限温度循环，氢气循环）等机能测试。

•

  高温高压氢环境测试系统  该系统重要用于评价加氢站、输氢管路装置用资料在气相氢环境下安全服役行为，能够实显禅相氢环境下，样品在温度、氢压和载荷耦合作用下力学机能、断裂行为等服役安全参数评价。

•

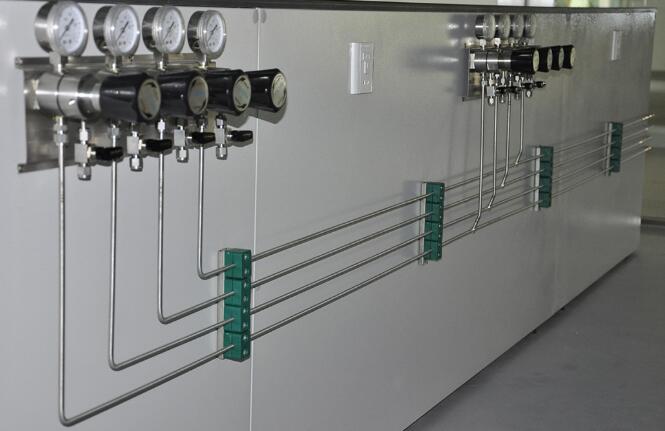

  高压储氢与配氢供给系统  系统由高压储氢系统与配氢供给系统以及有关配套设备组成。蕴含但不限于氢气汇流排、氢气一级减压阀、氢气过滤器、氢气泄压阀、氢气用高压球阀、氢气用低压球阀、氢气用二级减压阀、垂危堵截与垂危排空阀、手动排放阀、压力传感器、气体泄漏报警、管路接地、气体压力显示系统等。
