阀门压力试验装置（以下简称试验装置）的结构型式分为：抱压式试验装置（法兰衔接端阀门用）和顶压式试验装置（焊接衔接端和对夹衔接阀门用，顶压式试验装置，按顶压方式分为液压顶压式和螺杆顶压式。），其结构示意图拜见下图 1~ 图 4。

阀门试验装置的 4 种结构示意图：

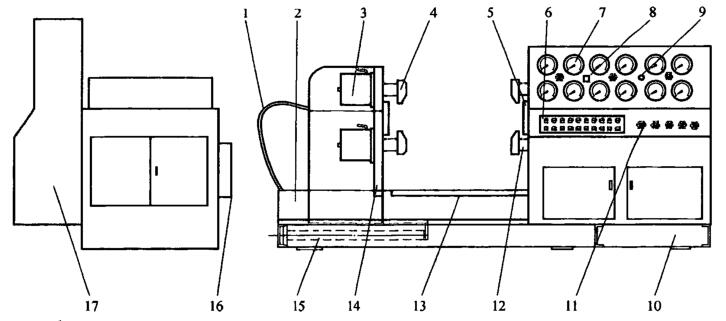

1、抱压式试验装置结构示意图如图 1 所示。

标引序号注明：

1——软管；2——挡水板；3——夹紧液压缸；4——左工位；5——法兰盖；6——按钮板；

7——仪表；8——继电器；9——报警器；10——底座；11——节造阀；12——右工位；

13——脚踏板；14——工作盘；15——移动液压缸；16——翻转液压缸；17——节造柜。

图 1 抱压式试验装置结构示意图

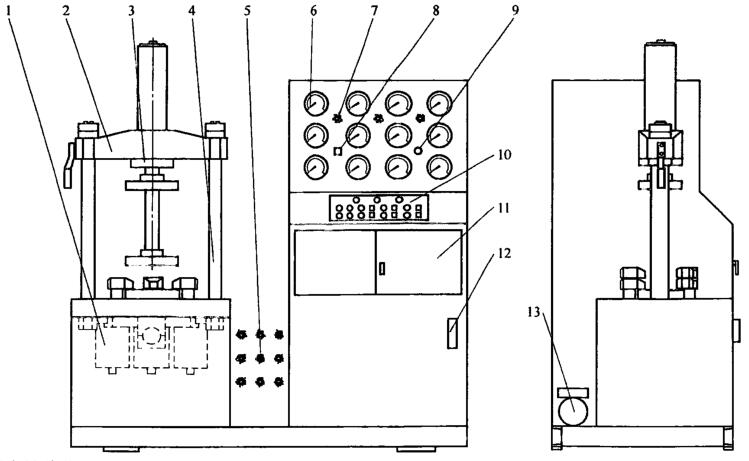

2、顶压式试验装置结构示意图如图 2 所示。

标引序号注明：

1——夹紧液压缸；2——横梁；3——上顶缸；4——立柱；5——节造阀；

6——仪表盘；7——压力表开关；8——计时器；9——报警器；10——控钮板；

11——电器柜；12——液位计；13——水泵及电机。

图 2 顶压式试验装置（立式）结构示意图

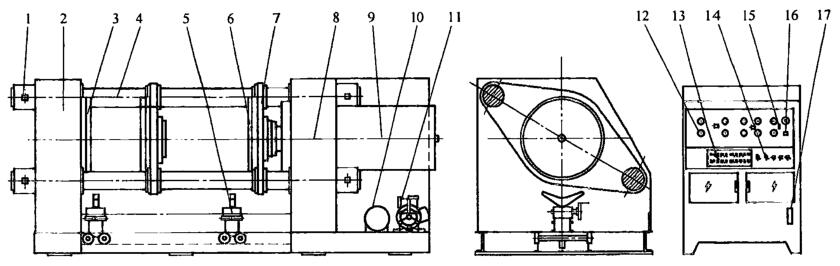

3、顶压式试验装置（卧式）结构示意图如图 3～图 4 所示。

标引序号注明：

1——拉杆螺母；2——左牌坊；3——左法兰盖；4——拉杆；5——幼车；6——右法兰盖；

7——中牌坊；8——右牌坊；9——顶紧液压缸；10——高压水泵；11——低压水泵；12——仪表盘；

13——按钮板；14——节造阀；15——报警器；16——计时器；17——检漏计。

图 3 液压顶压式试验装置（卧式）结构示意图

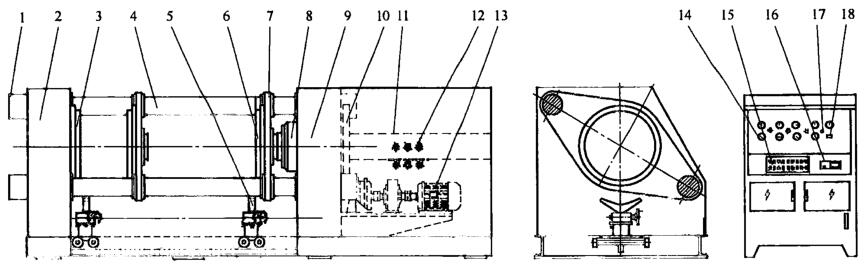

标引序号注明：

1——拉杆螺母；2——左牌坊；3——左法兰盖；4——拉杆；5——幼车；6——右法兰盖；

7——中牌坊；8——传动螺母；9——右牌坊；10——传动齿动；11——螺杆；12——节造阀；

13——螺杆传动系统；14——仪表盘；15——按钮版；16——张力节造器；17——报警器；18——计时器。

图 4 螺杆顶压式试验装置（卧式）结构示意图
