关于气动调压阀靠得住性评估试验设备的有关要求

0     编纂:PP电子 | 市场部     2023-11-21

今天给各人带来的分享是关于气动调压阀靠得住性评估试验用试验设备有关要求的内容 。

1、根基试验设备

1.1 被测调压阀的试验回路见图 1 或图 2 。多个试验回路使用统一压缩空气气源时,每个试验回路应使用一样的元件 。图 3 给出了一种扩大试验回路,其中蕴含隔离丈量仪器的附加元件 。图 1 所示的根基试验回路未蕴含所有必要的安全装置,应采取防护措施以防元件失效引起的中伤 。掌管测试的人员应充分思考人员和设备的安全 。

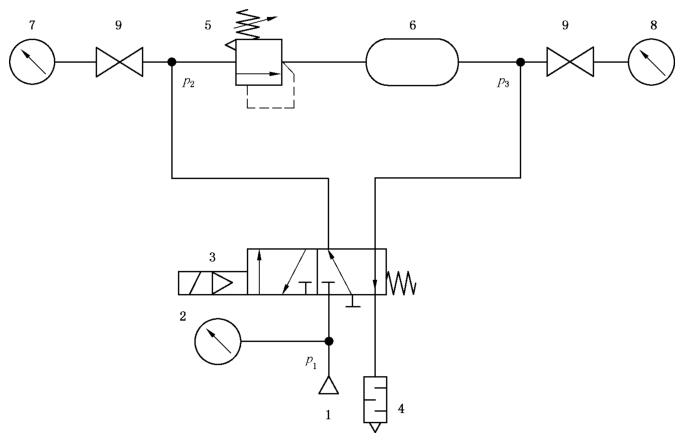

图 1 调压阀的试验回路

标引序号注明:1——气源 ;2——丈量 p1 的压力表 ;3——二位五通换向阀 ;

4——消声器 ;5——被测调压阀(即被测元件) ;6——气容 ;7——丈量 p2 的压力表或压力传感器 ;

8——丈量 p3 的压力表或压力传感器 ;9——截止阀或快换接头 。

图 1 试验回路

1.2 若是图 1 中使用的二位五通换向阀(元件 3)流量规格大,也可使用图 2 所示的代替试验回路 。在该回路中,两个二位二通阀应同时作为 。

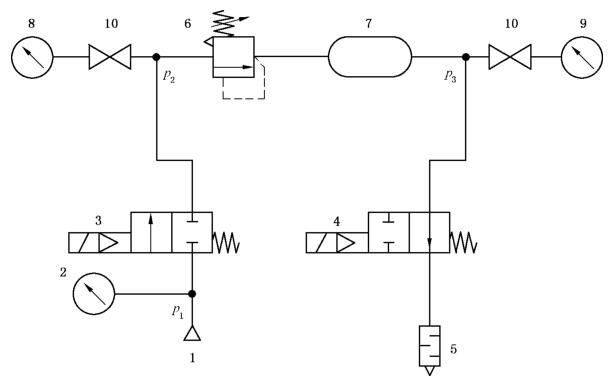

图 2 调压阀的可选试验回路

标引序号注明:1——气源 ;2——丈量 p1 的压力表 ;3——二位二通阀(常关) ;

4——二位二通阀( ? ;5——消声器 ;6——被测调压阀(即被测元件) ;7——气容 ;

8——丈量 p2 的压力表或压力传感器 ;9——丈量 p3 的压力表或压力传感器 ;10——截止阀或快换接头 。

图 2 可选试验回路

1.3 若是被测元件主体拥有两个或三个分歧尺寸的接口,则选择最大的接口 。

1.4 在装置被测元件前,先依照 ISO 6953-3 对被测元件进行流量测试,确定每个被测元件的正向声快流导 Cf 。

1.5 图 1 中元件 2、7、8 或图 2 中元件 2、8、9 所示的压力丈量仪器(压力表或压力传感器)别离与试验回路中的截止阀或快换接头衔接 。

2、换向阀

试验回路中使用表部先导式或直动式换向阀  ;幌蚍У纳炝鞯贾 C 应不幼于被测元件的正向声快流导 Cf,也应满足要求 。

3、气容

图 1 中气容 6 和图 2 中气容 7 的尺寸应切合 ISO 19973-1:2015 的划定 。

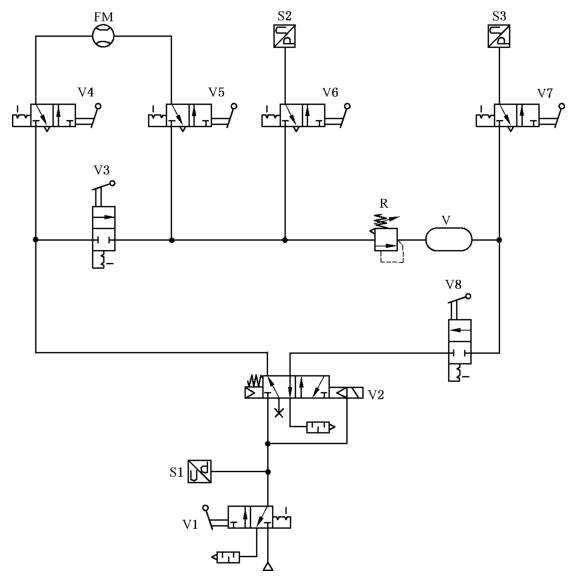

图 3 可选的扩大试验回路

标引序号注明:FM——流量计 ;S1、S2、S3——压力传感器 ;

R——被测元件 ;V——气容 ;V1——进口截止阀 ;V2——起循环作用的阀 ;

V3、V8——起隔离作用的阀 ;V4、V5、V6、V7——隔离传感器的截止阀 。

图 3 可选的扩大试验回路


若是您对上述内容分享的气动调压阀靠得住性评估试验回路装置感兴致,迎接与我们联系!
