今天给各人带来的分享是关于管路站场用天然气过滤器滤芯（以下简称滤芯）压溃个性试验步骤的内容。

1、试验流程

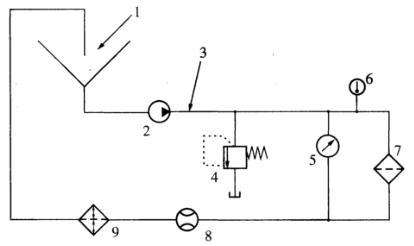

本检测用于测试滤芯被压破时的极限压力值，滤芯压溃个性测试流程如图 1 所示。

1——传染物注入地位；2——泵；3——备用的传染物注入地位；4——安全阀;

5——压差计；6——温度计；7——被测滤芯；8——流量计;9——冷却器

图 1 滤芯压溃个性试验流程

2、试验设备的要求

2.1 试验设备蕴含过滤器壳体、泵、电机、液箱等。

2.2 过滤器壳体应确保测试液体不会旁通至被测滤芯。

2.3 泵及电机应为测试回路提供足够的流量及压力，以满足必要的压降。应能保障在整个测试过程中流量的颠簸不超过测试要求流量的 ±5%，流量颠簸引起测试流量过大或过幼都将造成测试了局的不正确。

2.4 液箱应拥有足够的容积以盛装试验回路的液体，设计成有利于试验粉末悬浮的结构，预防死区及盲角。

2.5 管路衔接件及阀能节造液体通过被测滤芯。另表，可选择装置安全阀。

3、试验介质

试验介质可使用高黏度测试液，试验介质应与被测滤芯的资料相容。试验介质也可增长测试粉末，应选用 ISO 12103-1 要求的 A2（ISO 精密测试粉末）或 A3（ISO 中级测试粉末），或其他惰性颗粒传染物
？稍市聿馐越橹式诵镜谋肀碓は裙Ｈ，用以成立压力降。但不论选取何种步骤都不应对滤芯强度产生影响。

4、正确度和试验前提

依照 GB/T 14041.3 的划定执行。

5、试验步骤

试验步骤如下：

a）被测滤芯应是未使用过的，测试前应查抄滤芯的无缺水平。

b）将过滤器壳体装置在如图 1 所示的压溃个性测试台上。

c）应以额定流量或该额定流量的 50%?80%，并在 15℃?40℃ 之间选择测试温度或以指定的测试温度，测定通过滤芯的压降，并作好纪录。

d）将被测滤芯装置进过滤器壳体中。

e）选取与 c）一样的流量和温度对滤芯进行测试。整个测试过程应维持恒定的流量。温度的变动领域不应超过 ±2%，纪录测试温度下总压降。

f）启动泵，调节阀使过滤器的进口压力逐步增长。当被测滤芯靠近压破压差时，调节阀使压差缓慢上升。当滤芯产生压破时，压差会瞬间降低，在纪录中读取压力峰值即为滤芯的极限压差，从而确定滤芯强度。

g）测试实现后，扭转调节阀开度，系统卸压后能够拆卸滤芯，循环整个过程作下次测试。
