造冷用压力、压差节造器（pressure and differential pressure controller for refrigeration，以下简称“节造器”）是一种在造冷设备中被测压力、压差达到设定值时即可实现节造或报警作用的元件。今天我们来进建其气密性及爆破强度的试验步骤。
1、技术要求
1.1 气密性
1.1.1 节造器的波纹管组件应有优良的气密性，对于分歧使用环境应选取分歧的检验步骤：
a）氦气检验法：合用于蕴含可燃型造冷剂用节造器在内的所有节造器 ；
b）气泡检验法：仅合用于非可燃型造冷剂（且无毒性）用节造器。
1.1.2 节造器的气密性应满足下述要求：
a）当用氦气检验法进行试验时：
——当检验压力为 0.6MPa 时，其泄漏率应不超过 2.7×10-6mbar·L/s ；
——当检验压力大于 0.6MPa 时，其泄漏率需作等效转换，换算出其相应的允许漏率。
注：1bar=105pa
b）当用气泡检验法进行试验时：节造器的波纹管组件在其最大工作压力下，放入水中 5min，应无气泡逸出。
1.2 爆破强度
按 2.2 步骤进行爆破强度试验后，节造器的承压部件应无开裂和破损景象产生。
2、试验步骤
2.1 气密性试验
将节造器的波纹管组件装置在气密性试验装置上，对节造器承压件进行气密性试验，试验步骤按下述划定：

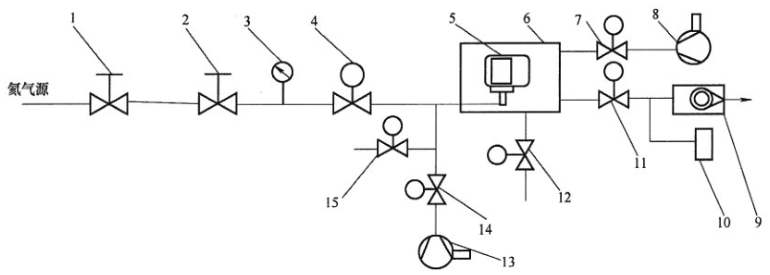

a）氦气检验法：检验装置如图 1 所示。在节造器的波纹管组件内通入压力为 0.6MPa 的氦气进行检验，泄漏率应切合 1.1.2 a）的划定。若是用高于 0.6MPa 压力的氦气检验，其泄漏率需作等效转换，换算出其相应的允许漏率 ；
注明：1——截止阀气源 ；2——减压阀 ；3——压力表 ；4、7、11、12、14、15——电磁阀
5——被测节造器波纹管组件 ；6——密封罐 ；8、13——真空泵 ；9——检漏泵 ；10——检漏仪。
图 1 气密性氦气检验法装置图
b）气泡检验法：检验装置如图 2 所示。在节造器的波纹管组件内通入最大工作压力，将其放入盛水容器中观察 5min，了局应切合 1.1.2 b）的划定。
注明：1——截止阀 ；2——减压阀 ；3——压力表 ；
4、7——电磁阀 ；5——被测节造器波纹管组件 ；6——盛水容器。
图 2 气密性气泡检验法装置图
2.2 爆破强度试验
试验装置如图 3 所示，将节造器的承压部件中注满水，齐全排出空气后，缓慢加压至 3 倍的最大工作压力，待压力达到要求的试验压力后，保压 1min 后，应切合 1.2 的划定。
注明：1——加压泵 ；2——压力表 ；3——被测节造器 ；3——截止阀。
图 3 爆破强度试验装置
