安全泄压装置-弯折销阀（buckling pin valve）一种由进口静压力驱动、通过承压件支持销承载截面的弯折而实现压力开释的装置，压力开释后非沉关。通常弯折销阀的公称尺寸不大于 DN600，整定压力 0.1MPa～35MPa，使用温度 -29℃～200℃，合用气体和液体介质。

今天我们来进建关于弯折销阀壳体强度试验和密封性试验的内容。

1、壳体强度试验

1.1 通常要求

1.1.1 阀体进口端、阀座和阀瓣的强度试验宜在机加工和焊接操作全数实现后、组装前实现，若在组装后进行，必要选取强度满足压力试验的顶杆代替弯折销后进行试验
；阀体出口端的强度试验和阀杆的密封试验在组装后进行。

1.1.2 试验不应有肉眼可见的渗漏和结构危险。

1.1.3 试验时的安全要求应按 GB/T 12241 的划定。

1.2 试验持续功夫

试验压力的最短持续功夫按 GB/T 12241 的划定。

1.3 壳体液压强度试验

1.3.1 弯折销阀的承压元件即进口至阀瓣处，应在该元件 1.5 倍设计压力下进行液压试验。

1.3.2 当弯折销阀接受附加背压力或装置于封关的排放系统时，应在其排放侧部位进行液压试验，试验压力为最大背压力的 1.5 倍。

1.4 壳体气压强度试验

1.4.1 设计和结构上不适于充灌液体的、使用工况禁绝许有任何微幼水迹的弯折销阀，应在组装前实现强度试验。

1.4.2 在该元件 1.25 倍设计压力下进行气压试验，气压试验有肯定的危险性，因而建议在气压试验时采取必要
；ご胧。

1.4.3 当弯折销阀接受附加背压力或装置于封关的排放系统时，应在其排放侧部位进行气压试验，试验压力为最大背压力的 1.25 倍。

2、密封性试验

2.1 通常要求

弯折销阀的密封性试验压力、试验介质及判定凭据按 GB/T 12243 的划定。

2.2 试验步骤

2.2.1 气体用弯折销阀的密封性试验，试验安插如图 1 所示。除漏气引出管表，弯折销阀的其他部位应是密封的。漏气引出管的内径为 6mm，其出口端应平行于水面并低于水面 13mm。

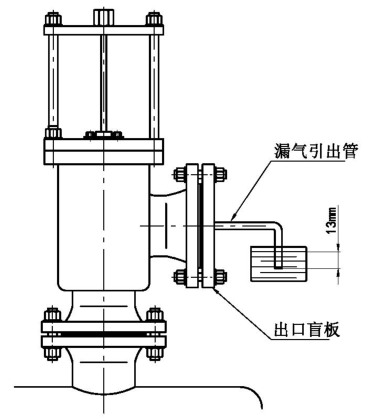

图 1 密封试验装置示意图

2.2.2 在进行密封试验前应先装置顶杆以包办弯折销，且顶杆的承载力应高于密封试验压力以预防试验中弯折销阀作为开启，在降低进口压力后装上出口盲板，将进口压力升高到密封试验压力，在对泄漏气泡起头计数前试验压力的最短持续功夫按表 1 的划定，而后在试验压力下观察并统计泄漏的气泡数并至少持续 1min。

表 1 试验压力的最短持续功夫

2.2.3 液体用弯折销阀的密封性试验，在进行密封试验前应先装置顶杆以包办弯折销，且顶杆的承载力应高于密封试验压力以预防试验中弯折销阀作为开启，在降低进口压力后向阀体出口侧体腔内充水，直到有水天然溢出而后终场溢出为止，将进口压力升高到密封试验压力，在试验压力下网络、计量溢出的水量即泄漏量并至少持续 1min。

2.2.4 蒸汽用、液体用弯折销阀出厂前密封性试验允许用空气或氮气试验来包办。
